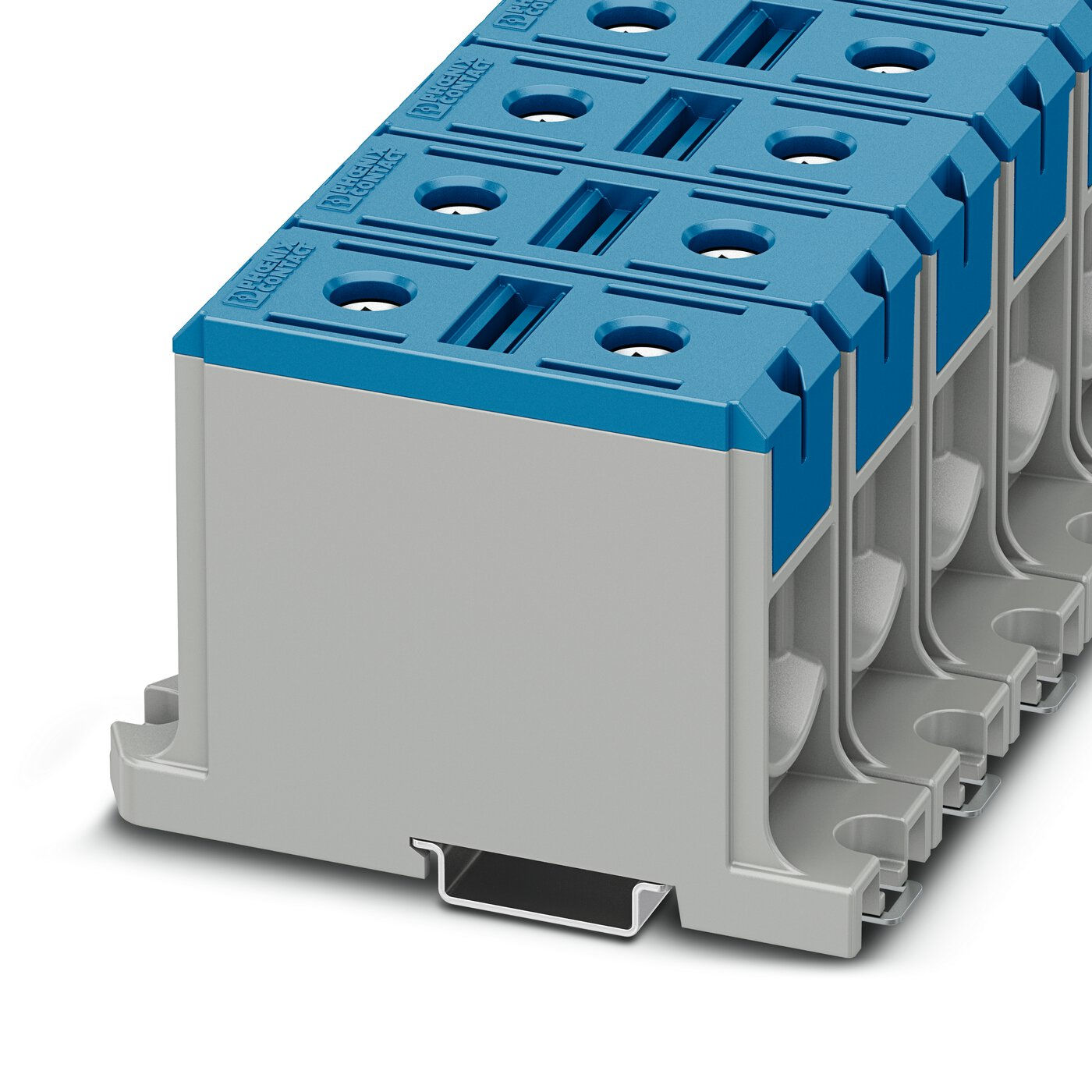

Силова клема UBAL 150 BU 1086499 Phoenix Contact
Артикул: 1086499
₴ 721,49Ціна
Сильнострумова клема для з'єднання алюмінієвих і мідних провідників , номінальна напруга: 1000 В, номінальний струм: 290 А, гвинтове з'єднання, номінальний переріз: 150 мм², переріз: 35 мм² - 150 мм², номінальний переріз: 150 мм², переріз: 35 мм² - 150 мм², тип монтажу: NS 35/15, NS 35/7,5, колір: синій
Загальне Клемна колодка для алюмінієвих і мідних провідників (AL-CU) Примітка При використанні гнучкого провідника рекомендуємо використовувати наконечники. Кількість потенціалів 1 Кількість підключень 2 Ізоляційні характеристики Категорія перенапруги III Ступінь забруднення 3 Електричні властивості Номінальна імпульсна напруга 8 кВ Максимальна розсіювана потужність для номінального стану 9.55 Вт Дані підключення Номінальний переріз 150 мм² Алюмінієвий провідник Гвинтова різьба M18 Примітка Гвинти з шестигранною головкою Наступні значення стосуються алюмінієвих провідників Значення для алюмінієвих провідників стосуються жорстких і багатожильних провідників відповідно до EN 60228. Вказівки щодо застосування щодо з’єднання алюмінієвих провідників можна знайти в області завантаження. Момент затягування 20 … 30 Нм Довжина зачистки 30 мм Підключення згідно зі стандартом IEC 61238-1 Переріз провідника жорсткий 35 мм² ... 150 мм² Перетин AWG 2 ... 300 (переведено зг. до IEC) Номінальний струм 290 A Максимальний струм навантаження 290 A (з поперечним перерізом провідника 150 мм² – випробувальний струм відповідно до IEC 61238-1) Номінальна напруга 1000 В Номінальний переріз 150 мм² Мідний провідник Примітка Наступні значення стосуються мідних проводів Гнучкі провідники, клас 5, згідно з EN 60228. Момент затягування 20 … 30 Нм Довжина зачистки 30 мм Підключення згідно зі стандартом IEC 60947-7-1 Переріз провідника жорсткий 35 мм² ... 150 мм² Перетин AWG 2 ... 300 (переведено зг. до IEC) Переріз провідника гнучкий 95 мм² ... 120 мм² Переріз провідника гнучкий (наконечник без пластикової втулки) 35 мм² ... 120 мм² Переріз провідника гнучкий (наконечник з пластиковою втулкою) 35 мм² ... 120 мм² 2 гнучкі провідники однакового перетину 35 мм² ... 50 мм² Номінальний струм 309 A Максимальний струм навантаження 309 A (з перетином провідника 150 мм²) Номінальна напруга 1000 В Номінальний переріз 150 мм² Розміри Ширина 30.5 мм Висота 105.5 мм Глибина 67 мм Глибина по NS 35/7,5 67 мм Глибина на NS 35/15 74.5 мм Діаметр отвору 2.75 мм Характеристики матеріалів колір синій Рейтинг горючості згідно з UL 94 V0 Група ізоляційних матеріалів II Ізоляційний матеріал PA Відносний температурний індекс ізоляційного матеріалу (Elec., UL 746 B) 400 °C Підключення згідно зі стандартом IEC 61238-1 IEC 60947-7-1 Тип монтажу NS 35/15 NS 35/7,5 Гвинтове кріплення
