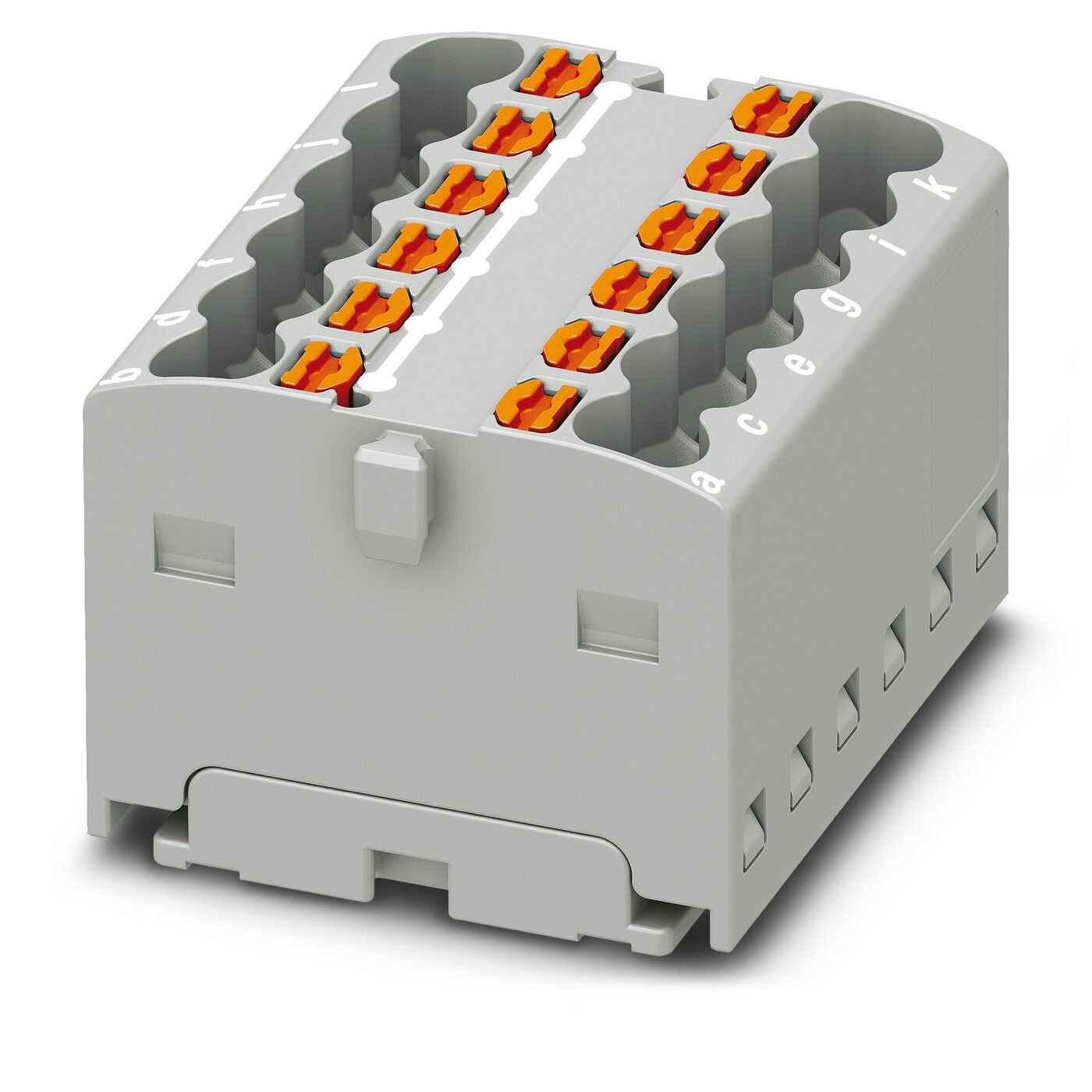

Розподільчий блок PTFIX 12X1,5 GY 3002758 Phoenix Contact
Артикул: 3002758
152,70 ₴Ціна
Розподільний блок, з внутрішньою перемичкою, блоки можна шунтувати між собою, використовуючи отвори клеми, номінальна напруга: 450 В, номінальний струм: 17,5 A, тип підключення: зажими Push-in, кількість точок підключення: 12, перетин: 0,14 мм² - 2,5 мм², AWG: 26 - 14, ширина: 24,9 мм, висота: 17,7 мм, колір: сірий, тип монтажу: кріплення засувками на адаптері для монтажної рейки або фланцями
Загальні відомості Вказівка Блоки можна шунтувати між собою, використовуючи отвори клеми Кількість ярусів 1 Кількість точок підключення 12 Потенціали 1 Номінальний перетин 1,5 мм² Колір сірий Ізоляційний матеріал PA Клас займистості згідно UL 94 V0 Розрахункова імпульсна напруга 6 кВ Ступінь забруднення 3 Категорія перенапруги III Група ізоляційного матеріалу I Макс. потужність втрат при номінальних умовах 0,56 Вт Максимальний струм навантаження 22 A Сумарний струм, максимальний 26 A Номінальний струм IN 17,5 A Номінальна напруга UN 450 В Відкрита бокова стінка ні Температура навколишнього середовища (при експлуатації) -60 °C ... 85 °C Температура навколишнього середовища (зберігання / транспорт) -25 °C ... 55 °C (короткочасно, не більше 24 ч, від -60 до +70 °C) Мінімальна вологість (зберігання / транспортування) 30% Максимальна вологість (зберігання / транспортування) 70% Температура навколишнього середовища (при монтажі) -5 °C ... 70 °C Температура навколишнього середовища (при експлуатації) -5 °C ... 70 °C Специфікація випробування захисту від дотиків DIN EN 50274 (VDE 0660-514):2002-11 Безпека при дотику руками забезпечується Безпека при дотику пальцями забезпечується Результат випробування на коливання, широкосмугові шуми випробування проведено Специфікація випробування на коливання, широкосмугові шуми DIN EN 50155 (VDE 0115-200):2018-05 Спектр випробування Випробування на довговічність, категорія 2, на поворотньому візку Частота випробування от f1 = 5 Гц до f2 = 250 Гц ASD-рівень 6,12 (м/с2)2/Гц Прискорення 3,12г Тривалість випробування на кожну вісь 5 ч Напрямки випробування X-, Y- и Z-вісь Результат випробування на ударостійкість випробування проведено Специфікація випробування на ударостійкість DIN EN 50155 (VDE 0115-200):2018-05 Форма удару Полусінусоіда Прискорення 30г Тривалість удару 18 мс Кількість ударів в 1 напрямку 3 Напрямки випробування X-, Y- и Z-вісь (позитив. і негатив.) Відносний температурний індекс ізоляційного матеріалу (Elec., UL 746 B) 130 °C Температурний індекс ізоляційного матеріалу (DIN EN 60216-1 (VDE 0304-21)) 125 °C Статична використання ізоляційного матеріалу на холоді -60 °C Займистість поверхні NFPA 130 (ASTM E 162) є Специфічна оптична щільність димових газів NFPA 130 (ASTM E 662) є Токсичність димових газів NFPA 130 (SMP 800C) є Калориметрична тепловіддача NFPA 130 (ASTM E 1354) 27,5 MJ/kg Протипожежний захист рейкових ТЗ (DIN EN 45545-2) R22 HL 1 - HL 3 Протипожежний захист рейкових ТЗ (DIN EN 45545-2) R23 HL 1 - HL 3 Протипожежний захист рейкових ТЗ (DIN EN 45545-2) R24 HL 1 - HL 3 Протипожежний захист рейкових ТЗ (DIN EN 45545-2) R26 HL 1 - HL 3 Розміри Ширина 24,9 мм Довжина 21,6 мм Висота 17,7 мм Характеристики клем Тип підключення Зажими Push-in Довжина оголюючої частини 8 мм ... 10 мм Підключення відповідно до стандарту МЕК 60998-2-2 Перетин жорсткого провідника мін. 0,14 мм² Перетин жорсткого провідника макс. 2,5 мм² Перетин гнучкого провідника мін. 0,14 мм² Перетин гнучкого провідника макс. 1,5 мм² Перетин гнучкого провідника з кабельним наконечником, без пластмасової втулки, мін. 0,14 мм² Перетин гнучкого провідника з кабельним наконечником, без пластмасової втулки, макс. 1,5 мм² Перетин гнучкого провідника з кабельним наконечником, з пластмасовою втулкою, мін. 0,14 мм² Перетин гнучкого провідника з кабельним наконечником, з пластмасовою втулкою, макс. 1,5 мм² Перетин жорсткого провідника мін. 0,34 мм² Перетин жорсткого провідника макс. 2,5 мм² Перетин гнучкого провідника з кабельним наконечником, без пластмасової втулки, мін. 0,34 мм² Перетин гнучкого провідника з кабельним наконечником, без пластмасової втулки, макс. 1,5 мм² Перетин гнучкого провідника з кабельним наконечником, з пластмасовою втулкою, мін. 0,34 мм² Перетин гнучкого провідника з кабельним наконечником, з пластмасовою втулкою, макс. 1,5 мм²
