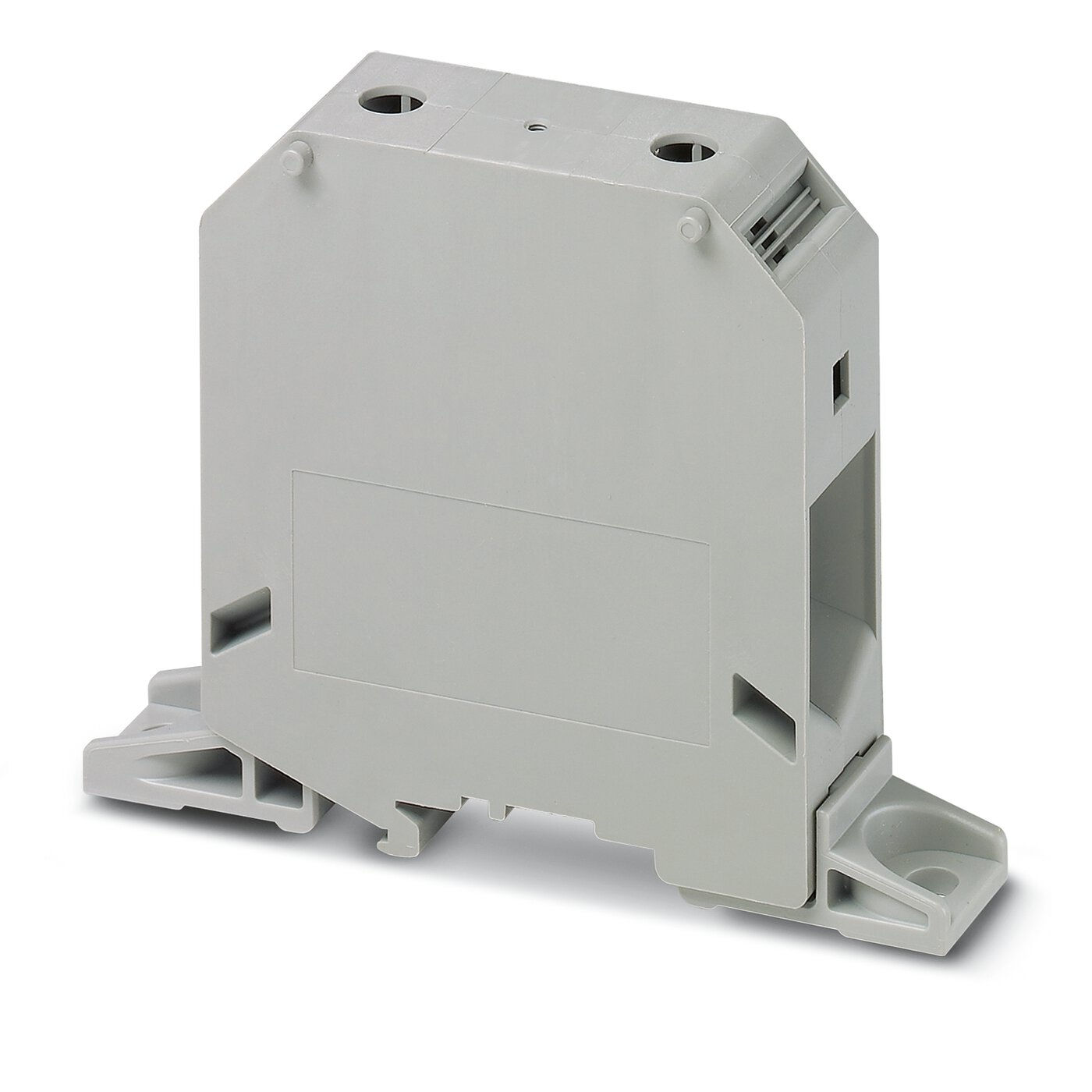

Силова клема UKH 95-F 3247022 Phoenix Contact
Артикул: 3247022
825,96 ₴Ціна
Клема для високого струму, номінальна напруга: 1000 В, номінальний струм: 232 А, кількість полюсів: 2, гвинтове з'єднання, номінальний переріз: 95 мм², переріз: 25 мм² - 95 мм², тип монтажу: прямий монтаж, колір: сірий
Кількість підключень 2 Потенціали 1 Ізоляційні характеристики Категорія перенапруги III Ступінь забруднення 3 Електричні властивості Номінальна імпульсна напруга 8 кВ Максимальна розсіювана потужність для номінального стану 7.54 Вт Дані підключення Кількість підключень на рівень 2 Номінальний переріз 95 мм² Різьба гвинта M8 Момент затягування 15 ... 20 Нм Довжина зачистки 33 мм Підключення згідно зі стандартом IEC 60947-7-1 Переріз провідника жорсткий 25 мм² ... 95 мм² Перетин AWG 4 ... 3/0 (переведено зг. до IEC) Переріз провідника гнучкий 35 мм² ... 95 мм² Переріз провідника, гнучкий [AWG] 2 ... 2/0 (переведено зг. до IEC) Переріз провідника гнучкий (наконечник без пластикової втулки) 35 мм² ... 95 мм² Переріз гнучкого провідника (наконечник з пластиковою втулкою) 35 мм² ... 95 мм² 2 провідники однакового перетину, суцільні 25 мм² ... 35 мм² 2 гнучкі провідники однакового перетину 25 мм² ... 35 мм² 2 провідники однакового перетину, гнучкі, з наконечником без пластикової втулки 16 мм² ... 35 мм² 2 провідники однакового перетину, гнучкі, з наконечником TWIN з пластиковою втулкою
Номінальний струм 232 A Максимальний струм навантаження 232 A (при перерізі провідника 95 мм²) Номінальна напруга 1000 В Номінальний переріз 95 мм² Ширина 25 мм Висота 83 мм Глибина 90 мм Глибина на NS 35/7,5 95 мм Глибина на NS 35/15 97.5 мм Характеристики матеріалів Колір синій Рейтинг горючості згідно з UL 94 V0 Група ізоляційних матеріалів I Ізоляційний матеріал PA Застосування статичного ізоляційного матеріалу на холоді -60 °C Температурний індекс ізоляційного матеріалу (DIN EN 60216-1 (VDE 0304-21))
Відносний температурний індекс ізоляційного матеріалу (Elec., UL 746 B) 130 °C Протипожежний захист залізничного транспорту (DIN EN 45545-2) R22 HL 1 - HL 3 Протипожежний захист залізничного транспорту (DIN EN 45545-2) R23 HL 1 - HL 3 Протипожежний захист залізничного транспорту (DIN EN 45545-2) R24 HL 1 - HL 3 Протипожежний захист залізничного транспорту (DIN EN 45545-2) R26 HL 1 - HL 3 Займистість поверхні NFPA 130 (ASTM E 162) пройшов Питома оптична щільність диму NFPA 130 (ASTM E 662) пройшов Токсичність димового газу NFPA 130 (SMP 800C) пройшов Температура навколишнього середовища (експлуатація) -60 °C ... 105 °C (макс. короткочасна робоча температура RTI Elec.) Температура навколишнього середовища (зберігання/транспортування) -25 °C ... 60 °C (короткочасно, не перевищуючи 24 h, -60 °C to +70 °C) Температура навколишнього середовища (монтаж) -5 °C ... 70 °C Допустима вологість (зберігання/транспортування) 30 % ... 70 % Тип монтажу прямий монтаж Маркування 0829146 UCT-TM 16
