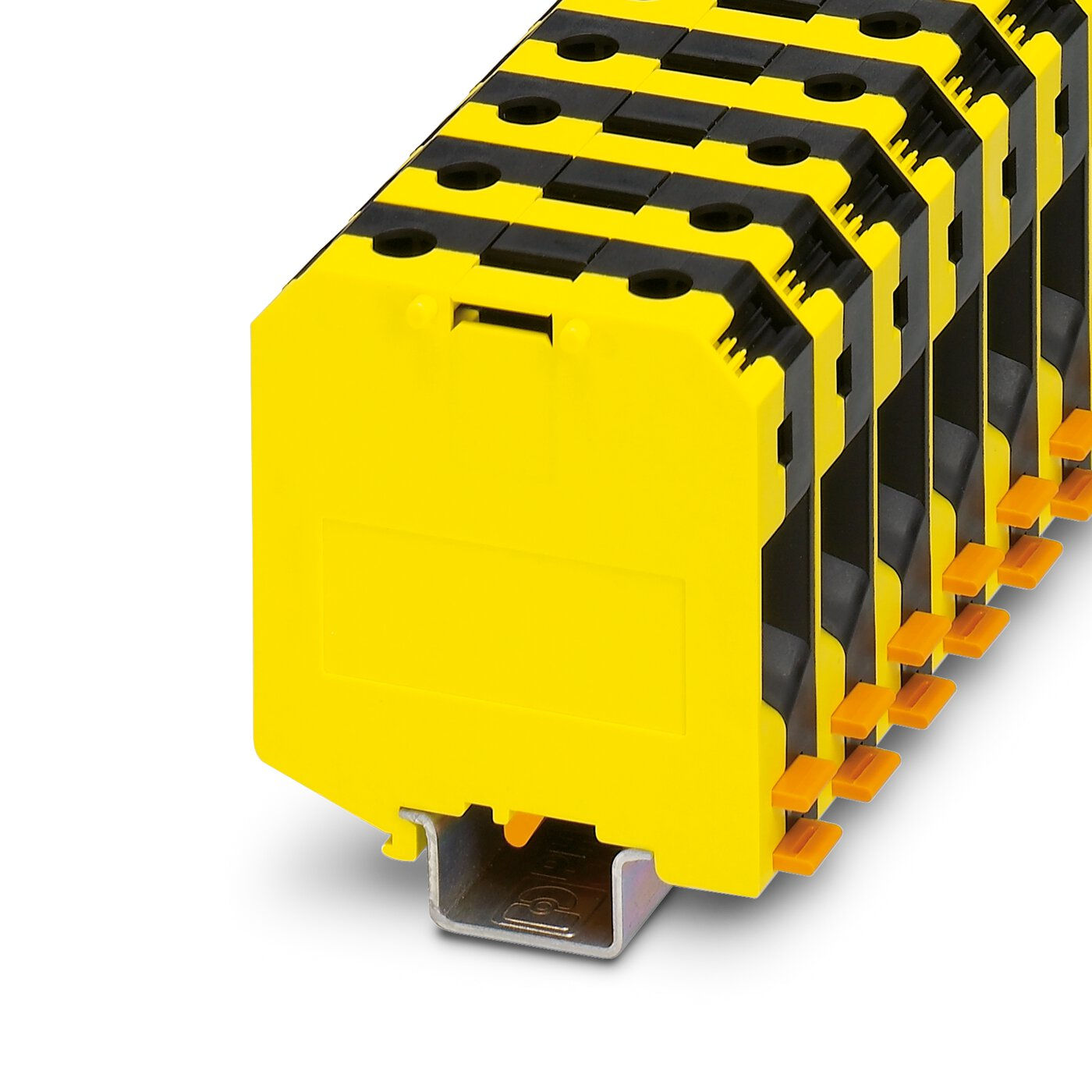

Силова клема UKH 50-FE 3247052 Phoenix Contact
Артикул: 3247052
440,22 ₴Ціна
Клема для високого струму, номінальна напруга: 1000 В, номінальний струм: 150 А, кількість полюсів: 2, гвинтове з'єднання, номінальний переріз: 50 мм², переріз: 16 мм² - 70 мм², тип монтажу: NS 35 /7,5, NS 35/15, NS 32, NS 35/15-2,3, колір: жовто-чорний
Кількість підключень 2 Потенціали 1 Ізоляційні характеристики Категорія перенапруги III Ступінь забруднення 3 Електричні властивості Номінальна імпульсна напруга 8 кВ Максимальна розсіювана потужність для номінального стану 4.73 Вт Дані підключення Кількість підключень на рівень 2 Номінальний переріз 50 мм² Різьба гвинта M6 Момент затягування 6 ... 8 Нм Довжина зачистки 24 мм Підключення згідно зі стандартом IEC 60947-7-1 Переріз провідника жорсткий 16 мм² ... 70 мм² Перетин AWG 6 ... 2/0 (переведено зг. до IEC) Переріз провідника гнучкий 25 мм² ... 70 мм² Переріз провідника, гнучкий [AWG] 3 ... 2/0 (переведено зг. до IEC) Переріз провідника гнучкий (наконечник без пластикової втулки) 25 мм² ... 50 мм² Переріз гнучкого провідника (наконечник з пластиковою втулкою) 26 мм² ... 50 мм² 2 провідники однакового перетину, суцільні 10 мм² ... 16 мм² 2 гнучкі провідники однакового перетину 10 мм² ... 16 мм² 2 провідники однакового перетину, гнучкі, з наконечником без пластикової втулки 10 мм² ... 16 мм² 2 провідники однакового перетину, гнучкі, з наконечником TWIN з пластиковою втулкою
Номінальний струм 150 A Максимальний струм навантаження 150 A (при перерізі провідника 50 мм²) Номінальна напруга 1000 В Номінальний переріз 50 мм² Ширина 20 мм Висота 70.5 мм Глибина 76 мм Глибина на NS 35/7,5 81 мм Глибина на NS 35/15 83.5 мм Характеристики матеріалів Колір жовто-чорний Рейтинг горючості згідно з UL 94 V0 Група ізоляційних матеріалів I Ізоляційний матеріал PA Застосування статичного ізоляційного матеріалу на холоді -60 °C Температурний індекс ізоляційного матеріалу (DIN EN 60216-1 (VDE 0304-21))
Відносний температурний індекс ізоляційного матеріалу (Elec., UL 746 B) 130 °C Протипожежний захист залізничного транспорту (DIN EN 45545-2) R22 HL 1 - HL 3 Протипожежний захист залізничного транспорту (DIN EN 45545-2) R23 HL 1 - HL 3 Протипожежний захист залізничного транспорту (DIN EN 45545-2) R24 HL 1 - HL 3 Протипожежний захист залізничного транспорту (DIN EN 45545-2) R26 HL 1 - HL 3 Займистість поверхні NFPA 130 (ASTM E 162) пройшов Питома оптична щільність диму NFPA 130 (ASTM E 662) пройшов Токсичність димового газу NFPA 130 (SMP 800C) пройшов Температура навколишнього середовища (експлуатація) -60 °C ... 105 °C (макс. короткочасна робоча температура RTI Elec.) Температура навколишнього середовища (зберігання/транспортування) -25 °C ... 60 °C (короткочасно, не перевищуючи 24 h, -60 °C to +70 °C) Температура навколишнього середовища (монтаж) -5 °C ... 70 °C Допустима вологість (зберігання/транспортування) 30 % ... 70 % Тип монтажу NS 35/7,5 NS 35/15 NS 32 NS 35/15-2,3 Маркування 0829142 UCT-TM 10 Кінцевий стопор 1201662 E/AL-NS 35
