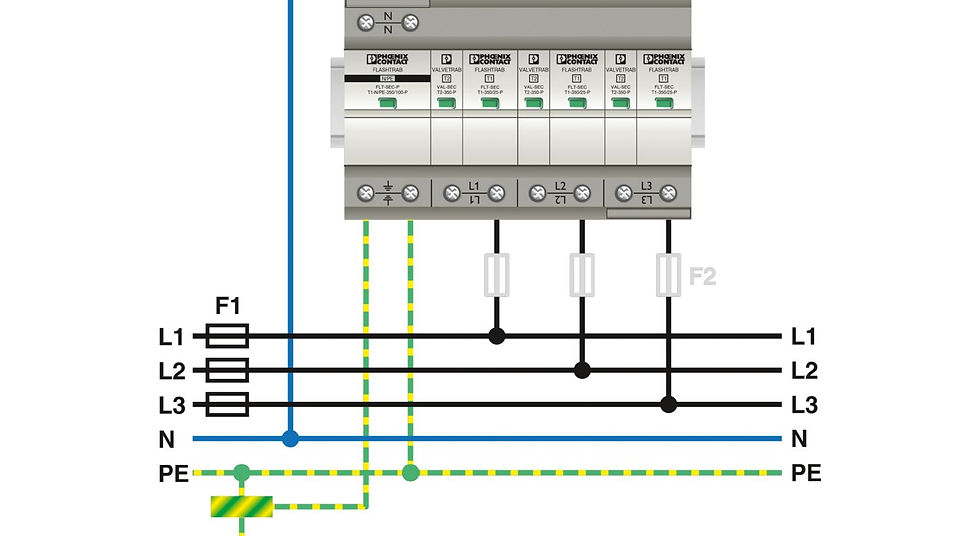

Захист від блискавки/ПЗІП FLT-SEC-T1+T2-3S-350/25-FM 2905470 Phoenix Contact
Пристрій захисту від блискавки/перенапруги, відповідно до типу 1+2/класу I+II, для трифазних мереж електроживлення, з окремими заземлювачами N і PE (L1, L2, L3, PE, N)
Тип виробу Комбінований розрядник
Серія виробів SEC Family Клас випробування згідно з МЕК I + II T1 + T2 Тип EN T1 + T2 Система енергопостачання IEC TN-S TT Конструкція Модуль для встановлення на монтажну рейку, що складається з двох частин, закріплюється на засувках
Полюсів 4 Повідомлення, несправність пристрою для захисту від імпульсних перенапруг світлова, контакт для дистанційного передавання сигналу
Ізоляційні характеристики
Категорія перенапруги III Ступінь забруднення 2 Електричні характеристики
Номінальна частота fn 50 Гц (60 Гц) Індикатор / дистанційна сигналізація
Найменування, підключення Контакт для дистанційного передавання сигналу несправності
Функція перемикання Перемикальний контакт
Робоча напруга 12 В AC ... 250 В AC
125 В DC (200 мА DC)
Робочий струм 10 мA AC ... 1 A AC
1 A DC (30 В DC)
Характеристики клем Тип під'єднання Гвинтові зажими
Різьблення гвинтів M5 Момент затягування 4,5 Нм Довжина зняття ізоляції 18 мм Переріз гнучкого дроту 2,5 мм² ... 35 мм²
Переріз жорсткого дроту 2,5 мм² ... 35 мм²
Переріз провідника AWG 13 ... 2 Тип під'єднання Вилковий наконечник
Перетин гнучкого дроту 1,5 мм² ... 16 мм²
Контакт для дистанційного передавання сигналу несправності
Тип під'єднання Штекерне / гвинтове підключення COMBICON
Різьблення гвинтів M2 Момент затягування 0,25 Нм Довжина зняття ізоляції 7 мм Перетин гнучкого дроту 0,14 мм² ... 1,5 мм²
Перетин жорсткого дроту 0,14 мм² ... 1,5 мм²
Перетин провідника AWG 28 ... 16 Розміри Ширина 142,4 мм Висота 95,2 мм Глибина 74,5 мм (вкл. монтажну рейку 7,5 мм)
Горизонтальний крок 8 TE Специфікації матеріалу Колір (Штекер) світло сірий (RAL 7035)
Колір (Базовий елемент) сірий (RAL 7042)
Клас займистості згідно з UL 94 V-0 Величина CTI матеріалу 600 Ізоляційний матеріал PA6.6-FR 20% GF
PBT-FR Группа материала I Материал корпуса PA 6.6-FR 20 % GF
PBT-FR Механічні характеристики
Механічні дані Відкрита бокова стінка Ні Захисний ланцюг L-N L-PE N-PE Напрямок дії 3L-N & N-PE Номінальна напруга UN 240/415 В AC (TN-S)
240/415 В AC (TT)
Номінальна частота fn 50 Гц (60 Гц) Макс. напруга при тривалому навантаженні Uc 350 В AC Номінальний струм IL 125 A (< 55 °C)
Струм захисного провідника Ipe ≤ 0,01 мА Номінальний імпульсний розрядний струм In (8/20) мкс (L-N) 25 кA Номінальний імпульсний струм витоку In (8/20) мкс (L-PE) 25 кA Номінальний струм розряду In (8/20) мкс (N-PE) 100 кA Випробувальний розрядний струм (10/350) мкс (L-N), зарядка 12,5 Ас Випробувальний розрядний струм (10/350) мкс (L-N), питома енергія 160 кДж/Ом Випробувальний розрядний струм (10/350) мкс (L-N), пікове значення струму Iimp 25 кA Випробувальний розрядний струм (10/350) мкс (L-PE), зарядка 12,5 Ас Випробувальний розрядний струм (10/350) мкс (L-PE), питома енергія 160 кДж/Ом Випробувальний розрядний струм (10/350) мкс (L-PE), пікове. значення струму Iimp 25 кA Випробувальний розрядний струм (10/350) мкс (N-PE), зарядка 50 Ас Випробувальний розрядний струм (10/350) мкс (N-PE), питома енергія 2500 кДж/Ом
Випробувальний розрядний струм (10/350) мкс (N-PE), пікове значення струму Iimp 100 кA Здатність до гасіння струмів післядії Ifi (L-N) 25 кA (264 В AC)
3 кA (350 В AC)
Здатність до гасіння супроводжувального струму Ifi (N-PE) 100 A (350 В AC)
Стійкість до короткого замикання ISCCR 25 кA (264 В AC)
3 кA (350 В AC)
Рівень захисту Up (L-N) ≤ 1,5 кВ Рівень захисту Up (L-PE) ≤ 2,2 кВ Рівень захисту Up (N-PE) ≤ 1,5 кВ Залишкова напруга Ures (L-N) ≤ 1,5 кВ (при In)
≤ 1,2 кВ (при 10 кА)
≤ 1 кВ (при 5 кА)
≤ 0,9 кВ (при 3 кА)
Залишкова напруга Ures (L-PE) ≤ 2,2 кВ (при In)
≤ 2 кВ (при 10 кА)
≤ 1,8 кВ (при 5 кА)
≤ 1,6 кВ (при 3 кА)
Залишкова напруга Ures (N-PE) ≤ 1,5 кВ (при In)
≤ 1 кВ (при 10 кА)
≤ 0,9 кВ (при 5 кА)
≤ 0,8 кВ (при 3 кА)
Характеристика TOV при Ut (L-N) 415 В AC (5 с / режим стійкості)
457 В AC (120 хв / режим безпечного збою)
Характеристика TOV під час Ut (N-PE) 1200 В AC (200 мс / режим стійкості)
Час спрацьовування ta (L-N) ≤ 25 нс Час спрацьовування ta (L-PE) ≤ 100 нс Час спрацьовування ta (N-PE) ≤ 100 нс Макс. номінал вхідного запобіжника у разі V-подібного прохідного підключення 125 A (gG) Макс. номінал вхідного запобіжника у разі підключення відгалужень 315 A (gG) Додаткові технічні дані Максимальний імпульсний струм витоку Imax (8/20) мкс 100 кA Екологічні умови та умови експлуатації
Умови довкілля Ступінь захисту IP20 (тільки при використанні всіх клемних затискачів)
Температура довкілля (під час експлуатації) -40 °C ... 80 °C
Температура довкілля (зберігання/транспорт) -40 °C ... 80 °C
Висота ≤ 2000 м (amsl)
Допустима відн. вологість повітря (під час експлуатації) 5 % ... 95 % Удари (під час експлуатації) 30г (Напівсинусоїда / 11 мс / 3x ±X, ±Y, ±Z)
Вібрація (під час експлуатації) 5г (5 - 500 Гц / 2,5 ч / X, Y, Z)
Допуски Специфікації UL Максимальна напруга тривалого навантаження MCOV (L-L) 528 В AC Максимальна напруга тривалого навантаження MCOV (L-N) 264 В AC Максимальна напруга тривалого навантаження MCOV (L-G) 264 В AC Максимальна напруга тривалого навантаження MCOV (N-G) Максимальна напруга тривалого навантаження MCOV (N- G) 350 В AC Стійкість до короткого замикання (SCCR) 50 кA Обмежувач номінальної напруги VPR (L-L) 2000 В Обмежувач номінальної напруги VPR (L-N) 1200 В Обмежувач номінальної напруги VPR (L-G) 1500 В Обмежувач номінальної напруги VPR (N-G) 1200 В Номінальний розрядний струм In 20 кA Захисний ланцюг L-L L-N L-G N-G Номінальна напруга 240/415 В AC
Номінальний струм IL 50 A Система розподілу енергії Wye Номінальна частота 50/60 Гц Тип SPD 2CA Індикатор/дистанційна сигналізація UL
Робоча напруга 125 В AC Робочий струм AC (змінний) 1 A AC Параметри підключення UL
Момент затяжки 40 lbf-in. Перетин провідника AWG 3 ... 2 Стандарти та приписи Стандарти/нормативні документи МЭК 61643-11
Вказівка 2011 EN 61643-11 Стандарти/нормативні документи EN 61643-11 Вказівка 2012 Монтаж Тип монтажу Монтажна рейка: 35 мм
