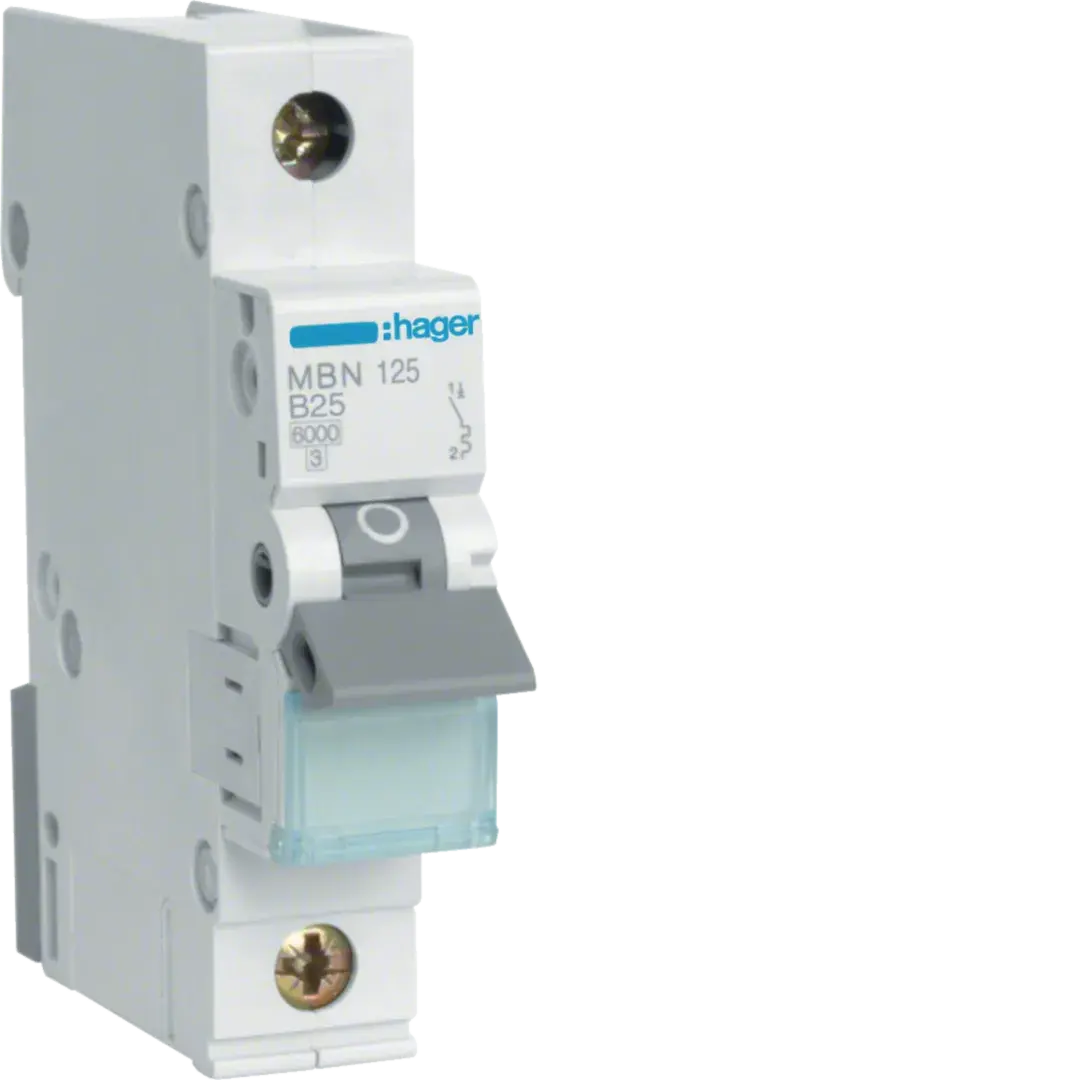

Автоматичний вимикач MBN125 1P 6kA B-25A 1M Hager

Архітектура

Кількість захищених полюсів:	1
Кількість полюсів:	1 P
Тип полюса:	1 P
Крива:	B

Функції

Паралельно перемикання нейтралі:

ні

Основні електричні характеристики

Номінальна вимикаюча здатність току короткого замикання:	6 kA
Номінальна робоча напруга змінного струму:	230 / 400 V
Тип напруги живлиння:	AC
Частота:	50/60 Hz

Напруга

Номінальна напруга ізоляції:	500 V
Стійкість по відношенню до номінальної імпульсної напруги:	4000 V

Електричний струм

Номінальний струм:	20 A
Номінальна відключаюча здатність згідно з EN 60898:	6 kA
min/max діапазон спрацювання термічного розчеплювача при АC:	1,13 / 1,45 In
Поріг електромагнітного розчеплювача змінного струму мін./макс.:	3 / 5 In
min/max діапазон спрацювання електромагнітного розчеплювача при DC:	4 / 7 In
min/max діапазон спрацювання термічного розчеплювача при DC:	1,13 / 1,45 In
Відключаюча здатність на 1 полюсі 400 В NF 60947-2:	3 kA
Значення струму короткого замикання 230 В 50 Гц:	6 kA
Відключаюча здатність для 230В (EN 60947-2):	10 kA
Відключаюча здатність для 415В (EN 60947-2):	10 kA

Коефіцієнт корекції струму

Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч:	1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч:	0,95
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв:	0,9
Корегуючий коефіціент при розташуванні поруч 6 пристроїв:	0,85
Корегуючий коефіціент магнітного розчеплювача при 100 Гц:	1,1
Корегуючий коефіціент магнітного розчеплювача при 200 Гц:	1,2
Корегуючий коефіціент магнітного розчеплювача при 400 Гц:	1,5
Корегуючий коефіціент магнітного розчеплювача при 60 Гц:	1

Витривалість

Електрична тривкість кількості циклів:	4000
Кількість механічних процесів:	20000

Розміри

Глибина встановленого виробу:	70 mm
Висота встановленого виробу:	83 mm
Ширина встановленого виробу:	17,5 mm

Монтаж

Момент затяжки:	2,8 Нм
Тип верхньої клеми для модульних пристроїв:	Berker.Net; Електронна платформа; Berker R.3; Berker R.1; Серія 1930; Серія R.classic
Тип зажиму нижньої клеми для модульних пристроїв:	ні
Нижнє підключення для модульних пристроїв:	ні

Підключення

Поперечний розріз з’єднання з гнучким дротом:	1 - 25 мм²
Поперечний розріз з’єднання з негнучким дротом:	1 - 35 мм²
З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем:	1 / 35 mm²
З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем:	1 / 25 mm²
Тип з’єднання:	Гвинтовий

Стандарти

Стандартний текст:	EN 60898-1
Європейська директива WEEE:	пов'язаний

Безпека

Захисне виконання ІР:

IP20

Умови використовання

Робоча температура:	-25…70 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2:	2
Клас обмеження енергії I²t:	3
Висота:	2000 m
Температура зберігання / транспортування:	-25…80 °C
