Блок живлення PS-EE-2G/1AC/12DC/240W/SC 1585284 Phoenix Contact
Блок живлення з первинною комутацією, ESSENTIAL POWER, гвинтове з'єднання, монтаж на DIN-рейку, вхід: 1-фазний, вихід: 12 В DC / 20 А, регульований від 12 В DC до 15 В DC
Робота від змінного струму Конфігурація системи живлення TN, TT, IT (PE) Номінальний діапазон вхідної напруги 100 В AC ... 240 В AC Діапазон вхідної напруги 110 В AC ... 240 В AC ±10 % (PN = 240 Вт) 100 В AC ... 109 В AC -15 % ... +10 % (PN = 200 Вт)
Типова напруга 120 В AC 230 В AC Тип напруги живлення AC Пусковий струм тип. 21 A (at 25 °C) Інтеграл пускового струму (I2t) тип. 0.5 A2s Діапазон частот (fN) 50 Hz ... 60 Hz ±10 % Час буферизації мережі тип. 21 мс (120 В AC) тип. 26 мс (230 В AC) Споживаний струм макс. 3 A (240 Вт) макс. 2.5 A (200 Вт) тип. 2.4 A (110 В AC (240 Вт)) тип. 1.2 A (240 В AC (240 Вт)) тип. 2.4 A (100 В AC (200 Вт)) тип. 2.3 A (109 В AC (200 Вт)) Захисне коло Захист від перехідних процесів; Варистор Час увімкнення тип. 1 c Мережевий запобіжник пристрою 5 A внутрішній (захист пристрою), швидкодіючий
Рекомендований автоматичний вимикач для захисту входу 10 A ... 16 A (Характеристика B, C, D, K або аналогічна)

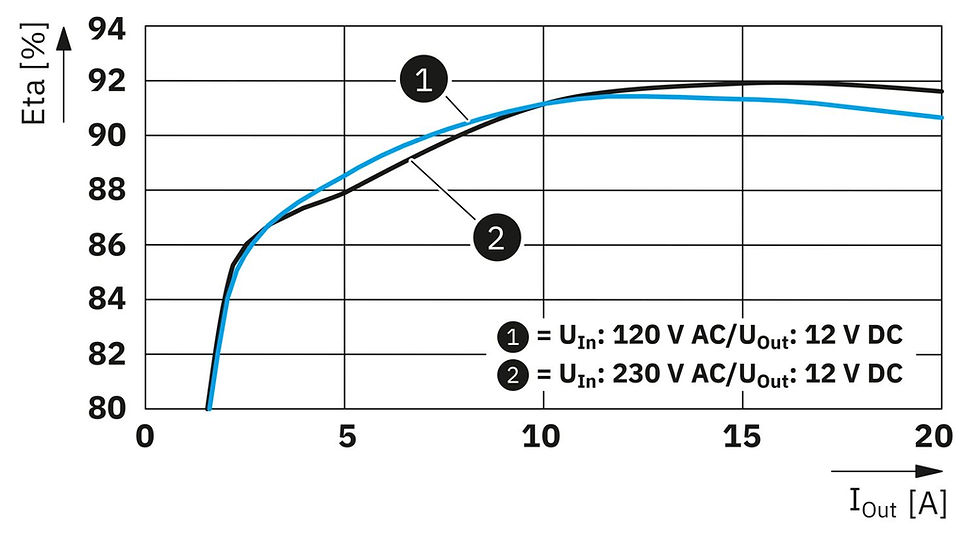

Струм витоку до PE < 3.5 мА ККД тип. 90 % (120 В AC) тип. 91 % (230 В AC) Номінальна вихідна напруга 12 В DC Діапазон налаштування вихідної напруги (USet) 12 В DC ... 15 В DC (> 12 В DC, постійна ємність обмежена)
Номінальний вихідний струм (IN) (IN_PMax) макс. 20 A (PN = 240 Вт) Номінальний вихідний струм (IN) (IN_PMin) макс. 16.7 A (PN = 200 Вт) Захист від короткого замикання так Стійкість у холостому режимі так Коефіцієнт амплітуди тип. 1.8 (120 В AC) тип. 1.8 (230 В AC) Вихідна потужність (PN) 240 Вт (240 В AC) 200 Вт (100 В AC) Паралельне підключення так, для збільшення потужності та резервування з діодом
Послідовне підключення так, для збільшення вихідної напруги Опір напрузі зворотного зв'язку ≤ 18 В DC Захист від перенапруги на виході (OVP) ≤ 18 В DC Залишкова пульсація тип. 45 мБ(ДА) (при номінальному значенні)
Відхилення керування < 2 % (зміна навантаження, стат. 10 % ... 90 %)
< 6 % (зміна навантаження, динамічна 10 % ... 90 %)
< 0.1 % < 0,1 % (відхилення вхідної напруги ±10 %)
Час наростання < 100 мс (UOut = 10 % ... 90 %) Мінімальна потужність розсіювання холостого ходу < 2 Вт (120 В AC) Максимальна потужність розсіювання холостого ходу < 2 Вт (230 В AC) Мінімальна потужність розсіювання номінального навантаження < 25 Вт (120 В AC) Втрати потужності при номінальному навантаженні, макс. < 23 Вт (230 В AC) Інтегрований пристрій захисту ні Вхід Положення 1.x Ідентифікація 1.1 (), 1.2 (L), 1.3 (N) Підключення провідника Спосіб підключення Гвинтове з'єднання жорсткий 0.75 мм² ... 2.5 мм² гнучкий 0.75 мм² ... 2.5 мм² гнучкий з наконечником без пластикової втулки 0.75 мм² ... 2.5 мм² гнучкий з наконечником з пластиковою втулкою 0.75 мм² ... 2.5 мм² жорсткий (AWG) 18 ... 14 (Cu) Довжина зачистки 6.5 мм Момент затягування 0.5 Нм ... 0.6 Нм 5 lbf-in. ... 7 lbf-in. Тип приводу, головка гвинта Прямий шліц L Вихід Положення 2.x Ідентифікація 2.1, 2.2 (+), 2.3, 2.4 (-) Підключення провідника Спосіб підключення Гвинтове з'єднання жорсткий 1.5 мм² ... 2.5 мм² гнучкий 1.5 мм² ... 2.5 мм² гнучкий з наконечником без пластикової втулки 1.5 мм² ... 2.5 мм² гнучкий з наконечником з пластиковою втулкою 1.5 мм² ... 2.5 мм² жорсткий (AWG) 16 ... 14 (Cu) Довжина зачистки 6.5 мм Момент затягування 0.5 Нм ... 0.6 Нм 5 lbf-in. ... 7 lbf-in. Форма приводу, головка гвинта Прямий шліц L Світлодіодна сигналізація Типи сигналізації Світлодіод DC OK - Стан сигналу Експлуатація (UN = 12 В DC, IOut = IN)
Функція візуальна індикація робочого стану Колір зелений Світлодіод вимкнено Відсутня напруга живлення Input AC (викл) Світлодіод увімкнено (зелений), постійний струм в нормі UOUT > 11 V (вкл (зелений), DC OK) Електричні властивості Кількість фаз 1 Напруга ізоляції вхід/вихід 4 кВ AC (типове випробування) 3 кВ AC (вибіркове випробування) Вхідна напруга ізоляції / PE 3.5 кВ AC (типове випробування) 2.4 кВ AC (вибіркове випробування) Властивості продукту Сімеїна продуктів ESSENTIAL POWER Напруга безвідмовної роботи (Telcordia cR-332) > 4100000 год (25 °C) > 2600000 год (40 °C) > 2400000 год (45 °C) Характеристики ізоляції Клас захисту I Ступінь забруднення 2 Термін служби (електролітичні конденсатори)
Струм 20 A Температура 40 °C Час 29000 год Додатковий текст 120 В AC Термін служби (електролітичні конденсатори)
Струм 20 A Температура 30 °C Час 59000 год Додатковий текст 120 В AC Термін служби (електролітичні конденсатори)
Струм 20 A Температура 40 °C Час 38000 год Додатковий текст 230 В AC Термін служби (електролітичні конденсатори)
Струм 20 A Температура 30 °C Час 77000 год Додатковий текст 230 В AC Розміри Розміри виробу Ширина 60 мм Висота 124 мм Глибина 125 мм Монтажні розміри Монтажна відстань праворуч/ліворуч 10 мм / 10 мм Монтажна відстань верх/низ 30 мм / 30 мм Тип монтажу Кріплення на DIN-рейку Примітка щодо складання вирівнювання: 0 мм горизонтально, 30 мм вертикально
Монтажне положення горизонтальна DIN-рейка NS 35, EN 60715 Характеристики матеріалів Матеріал корпусу Метал Матеріал корпусу Алюміній (AlMg3) / листова сталь, оцинкована
Версія кожуха Нержавіюча сталь Версія бічного елемента Алюміній Матеріал ніжки-фіксатора Листова сталь, оцинкована Умови навколишнього середовища та реальні умови експлуатації
Умови навколишнього середовища
Ступінь захисту IP20 Температура навколишнього середовища (експлуатація) -20 °C ... 70 °C (Зниження номінальних характеристик >45°C: 2,5%/K)
Температура навколишнього середовища (зберігання/транспортування) -40 °C ... 85 °C Максимальна висота над рівнем моря ≤ 5000 м (> 2000 м, Зниження номінальних характеристик: 10 %/1000 м)
Кліматичний клас 3K22 (відповідно до EN 60721-3-3) Макс. допустима відносна вологість (експлуатація) ≤ 95 % (при 25 °C, без конденсації) Удари (експлуатація) 18 мс, 15g, у кожному напрямку (IEC 60068-2-27)
Вібрація (експлуатація) 10 Гц ... 50 Гц, амплітуда ±0,2 мм 50 Гц ... 150 Гц, 2,3g, 90 хв. Тимчасовий код T4 (-20 ... +70 °C; > 45 °C, Зниження номінальних характеристик: 2,5 %/K)
Стандарти та норми Електробезпека Позначення стандарту Електробезпека Стандарти/специфікації IEC 61010-2-201 (SELV) Безпека вимірювального, контрольного та лабораторного обладнання
Позначення стандарту Безпека обладнання для вимірювання, контролю та лабораторного
використання Стандарти/специфікації IEC 61010-1 Захисна наднизька напруга Позначення стандарту Захисна наднизька напруга Стандарти/специфікації IEC 61010-1 (SELV) IEC 61010-2-201 (PELV) Обмеження струмів гармонік лінії Позначення стандарту Вимоги до мереж живлення Стандарти/специфікації EN 61000-3-2 Схвалення UL Ідентифікація UL/C-UL Listed UL 61010-1 UL Ідентифікація UL/C-UL Listed UL 61010-2-201 Схема вимкнення/вимкнення Ідентифікація IEC 62368-1:2018 Дані електромагнітної сумісності Електромагнітна сумісність Відповідність Директиві про електромагнітну сумісність 2014/30/ЄС
Директива про низьку напругу Відповідність Директиві про низьку напругу 2014/35/ЄС
Випромінювання перешкод Випромінювання перешкод відповідно до EN 61000-6-3 (житлові та комерційні приміщення) та EN 61000-6-4 (промислові приміщення)
Вимоги електромагнітної сумісності (ЕМС) до завадостійкості EN 61000-6-2 Випромінювання кондуктивного шуму
Стандарти/норми EN 55016 EN 61000-6-3 (Class B) Викид шуму Стандарти/норми EN 55016 EN 61000-6-3 (Class B) Гармонічні струми Стандарти/норми EN 61000-3-2 EN 61000-3-2 (Class A) Діапазон частот 0 kHz ... 2 kHz Електростатичний розряд Стандарти/норми EN 61000-4-2 Електростатичний розряд Контактний розряд 6 кВ (Рівень контролю 3) Розряд у повітрі 8 кВ (Рівень контролю 3) Коментарі Критерій A Електромагнітне ВЧ-поле Стандарти/норми EN 61000-4-3 Електромагнітне ВЧ-поле Діапазон частот 80 MHz ... 1 ГГц Напруженість випробувального поля 10 В/m (Рівень контролю 3) Діапазон частот 1 ГГц ... 6 ГГц Напруженість випробувального поля 10 В/m (Рівень контролю 3) Діапазон частот 2 ГГц ... 3 ГГц Напруженість випробувального поля 1 В/m (Рівень контролю 3) Коментарі Критерій A Швидкі перехідні процеси (імпульси)
Стандарти/норми EN 61000-4-4 Швидкі перехідні процеси (імпульси)
Вхід 4 кВ (Рівень контролю 4 - асиметричний) Вихід 2 кВ (Рівень контролю 3 - асиметричний) Коментарі Критерій A Навантаження імпульсною напругою (імпульс)
Стандарти/норми EN 61000-4-5 Навантаження імпульсною напругою (імпульс)
Вхід 2 кВ (Рівень контролю 4 - симетричний) 4 кВ (Рівень контролю 4 - асиметричний) Вихід 0.5 кВ (Рівень контролю 2 - симетричний) 1 кВ (Рівень контролю 3 - асиметричний) Коментарі Критерій A Кондуктивні перешкоди Стандарти/норми EN 61000-4-6 Кондуктивні перешкоди Вхід/Вихід асиметричний Діапазон частот 0.15 MHz ... 80 MHz Коментарі Критерій A Напруга 10 В (Рівень контролю 3) Провали напруги Стандарти/норми EN 61000-4-11 Напруга 230 В AC Частота 50 Hz Провал напруги 70 % Кількість циклів 25 циклів Коментарі Критерій A Провал напруги 40 % Кількість циклів 10 циклів Коментарі Критерій A Провал напруги 0 % Кількість циклів 1 цикл Коментарі Критерій A Критерії Критерій A Нормальні робочі параметри зі значеннями заданих межах.
Критерій B Тимчасове погіршення робочих параметрів, що усувається самим пристроєм.
Критерій С Тимчасове погіршення робочих параметрів, що усувається самим пристроєм чи за допомогою елементів керування.
