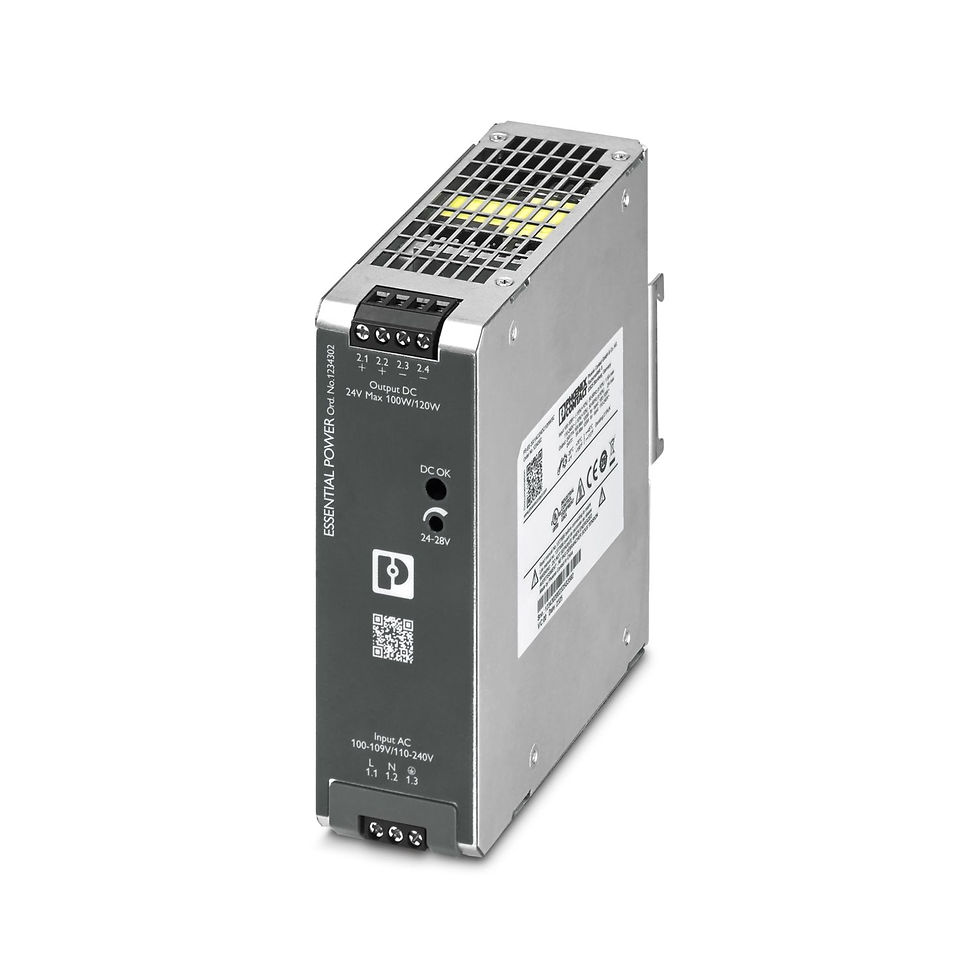

Блок живлення PS-EE-2G/1AC/24DC/120W/SC 1234302 Phoenix Contact
Артикул: 1234302
2 183,72 ₴Ціна
Термін постачання уточнюйте
Блок живлення з первинною комутацією, ESSENTIAL POWER, гвинтове з'єднання, монтаж на DIN-рейку, вхід: 1-фазний, вихід: 24 В DC / 5 А, регулюється від 24 В DC ... 28 В DC

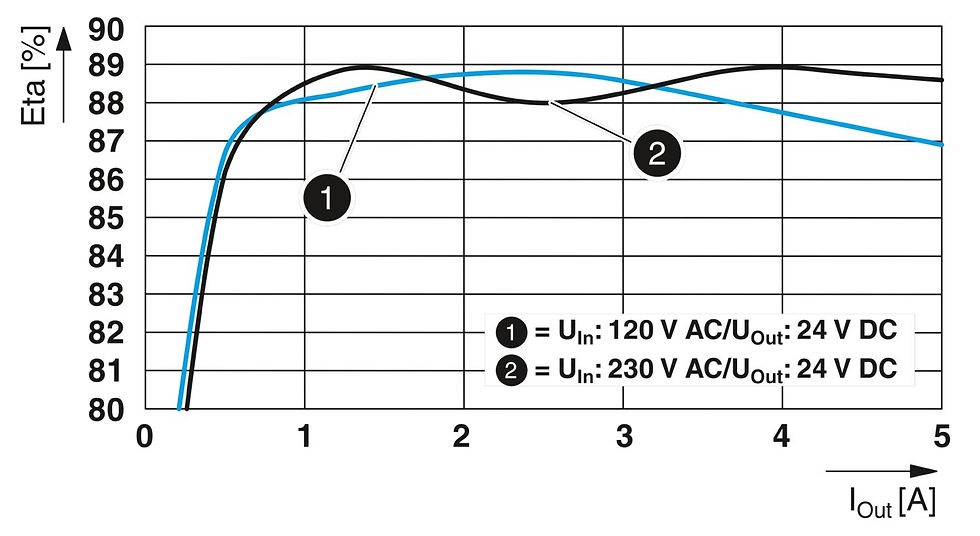

Режим AC Структура мережі TN, TT, IT (PE) Діапазон вхідних напруг 110 V AC ... 240 V AC ±10 % (PN = 120 W) 100 V AC ... 109 V AC -15 % ... +10 % (PN = 100 W) Стандартна мережева напруга 120 В AC 230 В AC Тип напруги живлення AC Імпульс пускового струму тип. 43 A (25 °C) Інтеграл імпульсу струму під час увімкнення (I2t) тип. 0,7 A2c Діапазон частот (fN) 50 Гц ... 60 Гц ±10 % Час автономної роботи тип. 15 мс (120 В AC) тип. 42 мс (230 В AC) Споживаний струм макс. 2 A (120 W) макс. 1.5 A (100 W) тип. 1.3 A (110 V AC (120 W)) тип. 0.6 A (240 V AC (120 W)) тип. 1.2 A (100 V AC (100 W)) тип. 1.1 A (109 V AC (100 W)) Захисна схема Захист від перенапруг під час перехідних процесів; Варистор Час увімкнення тип. 1 c Запобіжник приладового входу 3.15 A внутрішній (захист модуля), інертного типу Вибір відповідного запобіжника для захисту на вході 6 A ... 16 A (Характеристика B, C, D, K або аналогічна) Струм витоку на PE < 3.5 mA ККД тип. 87 % (120 В AC) тип. 88 % (230 В AC) Номінальна напруга 24 В DC Діапазон налаштування вихідної напруги (USet) 24 В DC ... 28 В DC (> 24 В DC, постійна потужність обмежена) Номінальний струм на виході (IN) макс. 5 A (PN = 120 W) макс. 4.16 A (PN = 100 W) Захищений від короткого замикання так Стійкість у холостому режимі так Коефіцієнт амплітуди тип. 1.5 (120 V AC) тип. 1.5 (230 V AC) Вихідна потужність (PN) 120 W (240 V AC) 100 W (100 V AC) Можливість паралельного підключення так, для підвищення потужності та резервування з діодом Можливість послідовного підключення так, для збільшення вихідної напруги Стійкість до зворотного зв'язку ≤ 35 В DC Захист від перенапруги на виході (OVP) < 35 В DC Залишкова пульсація тип. 70 mVPP (з номінальними значеннями) Відхилення регулювання <2 % (Зміна навантаження статична 10 % ... 90 %) <4 % (Динамічна зміна навантаження 10 % ... 90 %, (10 Гц)) <0,1 % (відхилення вхідної напруги ±10 %) Час наростання < 2 s (UOut = 10 % ... 90 %) Мінімальна розсіювана потужність без навантаження < 1 Вт (120 В AC) Максимальна розсіювана потужність без навантаження < 1 Вт (230 В AC) Мінімальна розсіювана потужність при номінальному навантаженні < 20 Вт (120 В AC) Втрати потужності при номінальному навантаженні макс. < 16 Вт (230 В AC) Вбудований захист запобіжником ні Вхід Позиція 1.x Позначення полюсів 1.1 (PE), 1.2 (L), 1.3 (N) З'єднання проводу Тип підключення гвинтові зажими жорсткий 0,5 мм² ... 2.5 мм² гнучкий 0,5 мм² ... 2.5 мм² гнучкий з наконечником без пластикової втулки 0,5 мм² ... 2.5 мм² гнучкий із наконечником із пластиковою втулкою 0,5 мм² ... 2.5 мм² жорсткий (AWG) 20 ... 14 (Cu) Довжина оголюваної частини 6.5 мм Момент затягування 0.5 Nm ... 0.6 Nm Вихід Позиція 2.x Позначення полюсів 2.1, 2.2 (+), 2.3, 2.4 (-) З'єднання проводу Тип підключення гвинтові зажими жорсткий 1 мм² ... 2,5 мм² гнучкий 2 мм² ... 2,5 мм² гнучкий з наконечником без пластикової втулки 3 мм² ... 2,5 мм² гнучкий із наконечником із пластиковою втулкою 4 мм² ... 2,5 мм² жорсткий (AWG) 17 ... 14 (Cu) Довжина зняття ізоляції 6.5 мм Момент затягування 0.5 Nm ... 0.6 Nm Світлодіодна сигналізація Типи сигналізації Світлодіод DC OK - сигнальний стан роботи (UN = 24 В DC, IOut = IN) Функція Візуальна індикація робочого стану Колір зелений Світлодіод вимкнений Вхідна напруга живлення AC відсутня (Вимкнено) Світлодіод увімкнений (зелений), DC OK UOUT > 15 В (Увімкнено (зелений), DC OK) Кількість фаз 1 Напруги ізоляції на вході / виході 4 кВ AC (типове випробування) 3 кВ AC (звичайний тест) Вхід напруги ізоляції / PE 3.5 кВ AC (типове випробування) 2,4 кВ AC (звичайний тест) Тип виробу Блок живлення Серія виробів ESSENTIAL POWER MTBF (Telcordia SR-332) > 2470000 h (25 °C) > 2000000 h (40 °C) > 1840000 h (45°C) Клас захисту I Ступінь забруднення 2 Термін служби (електролітичні конденсатори) Струм 5 A Температура 40 °C Час 24000 h Додатковий текст 120 V AC Тривалість життя (електролітичні конденсатори) Струм 5 A Температура 30 °C Час 48000 h Додатковий текст 120 V AC Тривалість життя (електролітичні конденсатори) Струм 5 A Температура 40 °C Час 32000 h Додатковий текст 230 V AC Тривалість життя (електролітичні конденсатори) Струм 5 A Температура 30 °C Час 64000 h Додатковий текст 230 V AC Розміри виробу Ширина 40 мм Висота 124 мм Глибина 125 мм Установчий розмір Монтажна відстань справа/зліва 10 мм / 10 мм Монтажна відстань зверху/знизу 30 мм / 30 мм Тип монтажу На монтажній рейці Вказівки щодо монтажу приєднуваний: горизонтально 0 мм, вертикально 30 мм Монтажне положення горизонтальна DIN-рейка NS 35, EN 60715 Захисне покриття немає Матеріал корпусу Метал Виконання вентиляційних отворів Нержавіюча сталь Виконання бокового елемента Алюміній Матеріал засувки Листова сталь, оцинкована Матеріал корпусу Алюміній (AlMg3) / листова сталь, оцинкована Умови навколишнього середовища Ступінь захисту IP20 Температура навколишнього середовища (експлуатація) -20 °C ... 70 °C (Derating >45°C: 2.5%/K) Температура навколишнього середовища (зберігання/транспортування) -40 °C ... 85 °C Максимальна висота над рівнем моря ≤ 5000 m (> 2000 m, Derating: 10 %/1000 m) Кліматичний клас 3K22 (відповідно до EN 60721-3-3) Макс. допустима відн. вологість повітря (під час експлуатації) ≤ 95 % (при 25˽°C, без конденсації) Удари (під час експлуатації) 15 мс, 15г, у кожному напрямку (IEC 60068-2-27) Вібрація (під час експлуатації) 10 Гц ... 50 Гц, амплітуда ±0,2 мм 50 Гц ... 150 Гц, 2,3 г, 90 мін. Категорія перенапруги EN 61010-1 II (≤ 3000 м) Електробезпека Стандартне позначення Електробезпека Стандарти/специфікації IEC 61010-2-201 (SELV) Безпека для вимірювального, контрольного та лабораторного обладнання
Позначення стандарту Безпека обладнання для вимірювання, контролю та лабораторного використання Стандарти/специфікації IEC 61010-1 Захист від наднизької напруги Стандартне позначення Захист від наднизької напруги Стандарти/специфікації IEC 61010-1 (SELV) IEC 61010-2-201 (PELV) Обмеження гармонійних лінійних струмів Стандартне позначення Обмеження гармонійних лінійних струмів Стандарти/специфікації EN 61000-3-2 Провали напруги в мережі Стандартне позначення Вимоги напівпровідникової промисловості щодо провалів напруги в мережі Стандарти/специфікації SEMI F47 - 0706 (120 V AC) UL Ідентифікація UL/C-UL Listed UL 61010-1 UL Ідентифікація UL/C-UL Listed UL 61010-2-201 Схема CB Ідентифікація CB scheme (IEC 61010-1, IEC 61010-2-201) Директива щодо низьковольтного обладнання Відповідність Директиві щодо низьковольтного обладнання 2014/35/EC Випромінювання перешкод Випромінювання перешкод відповідно до EN 61000-6-3 (житлові та комерційні) та EN 61000-6-4 (промислові)
Вимоги до електромагнітної сумісності для завадостійкості EN 61000-6-2 Електромагнітна сумісність Відповідність Директиві з електромагнітної сумісності 2014/30/ЄС Випромінювання кондуктивного шуму EN 55016 EN 61000-6-3 (клас B) Випромінювання шуму EN 55016 EN 61000-6-3 (клас B) Гармонійні струми Стандарти/регламенти EN 61000-3-2 EN 61000-3-2 (клас A) Діапазон частот 0 кГц ... 2 кГц Електростатичний розряд Стандарти/регламенти EN 61000-4-2 Електростатичний розряд Контактний розряд 6 кВ (рівень випробувань 3) Розряд у повітрі 8 кВ (рівень випробувань 3) Коментарі Критерій A Електромагнітне високочастотне поле Стандарти/нормативи EN 61000-4-3 Електромагнітне високочастотне поле Діапазон частот 80 МГц ... 1 ГГц Напруженість тестового поля 10 В/м (рівень випробувань 3) Діапазон частот 1 ГГц ... 6 ГГц Напруженість тестового поля 10 В/м (рівень тестування 3) Діапазон частот 2 ГГц ... 3 ГГц Напруженість тестового поля 1 В/м (рівень тестування 3) Коментарі Критерій A Швидкі перехідні процеси (сплеск) Стандарти/регламенти EN 61000-4-4 Швидкі перехідні процеси (сплеск) Вхід 4 кВ (рівень випробувань 4 - асиметричний) Вихід 2 кВ (рівень випробувань 3 - асиметричний) Коментарі Критерій A Перенапруга навантаження (сплеск) Стандарти/регламенти EN 61000-4-5 Вхід 2 кВ (рівень випробування 4 - симетричний) 4 кВ (рівень випробувань 4 - несиметричний) Вихід 1 кВ (рівень випробування 2 - симетричний) 2 кВ (рівень випробувань 3 - несиметричний) Коментарі Критерій A Кондуктивні перешкоди Стандарти/регламенти EN 61000-4-6 Кондуктивні перешкоди Вхід/вихід несиметричний Частотний діапазон 0,15 МГц ... 80 МГц Коментарі Критерій A Напруга 10 В (рівень тестування 3) Провали напруги Стандарти/регламенти EN 61000-4-11 Напруга 230 В AC Частота 50 Гц Провал напруги 70 % Кількість періодів 25 періодів Коментарі Критерій A Провал напруги 40 % Кількість періодів 10 періодів Коментарі Критерій A Провал напруги 0 % Кількість періодів 1 період Коментарі Критерій A Критерії Критерій A Нормальна експлуатаційна поведінка в зазначених межах. Критерій B Тимчасове погіршення експлуатаційних характеристик, яке виправляється самим пристроєм.
Критерій C Тимчасові несприятливі впливи на роботу, які пристрій виправляє автоматично або які можуть бути відновлені шляхом приведення в дію робочих елементів.
