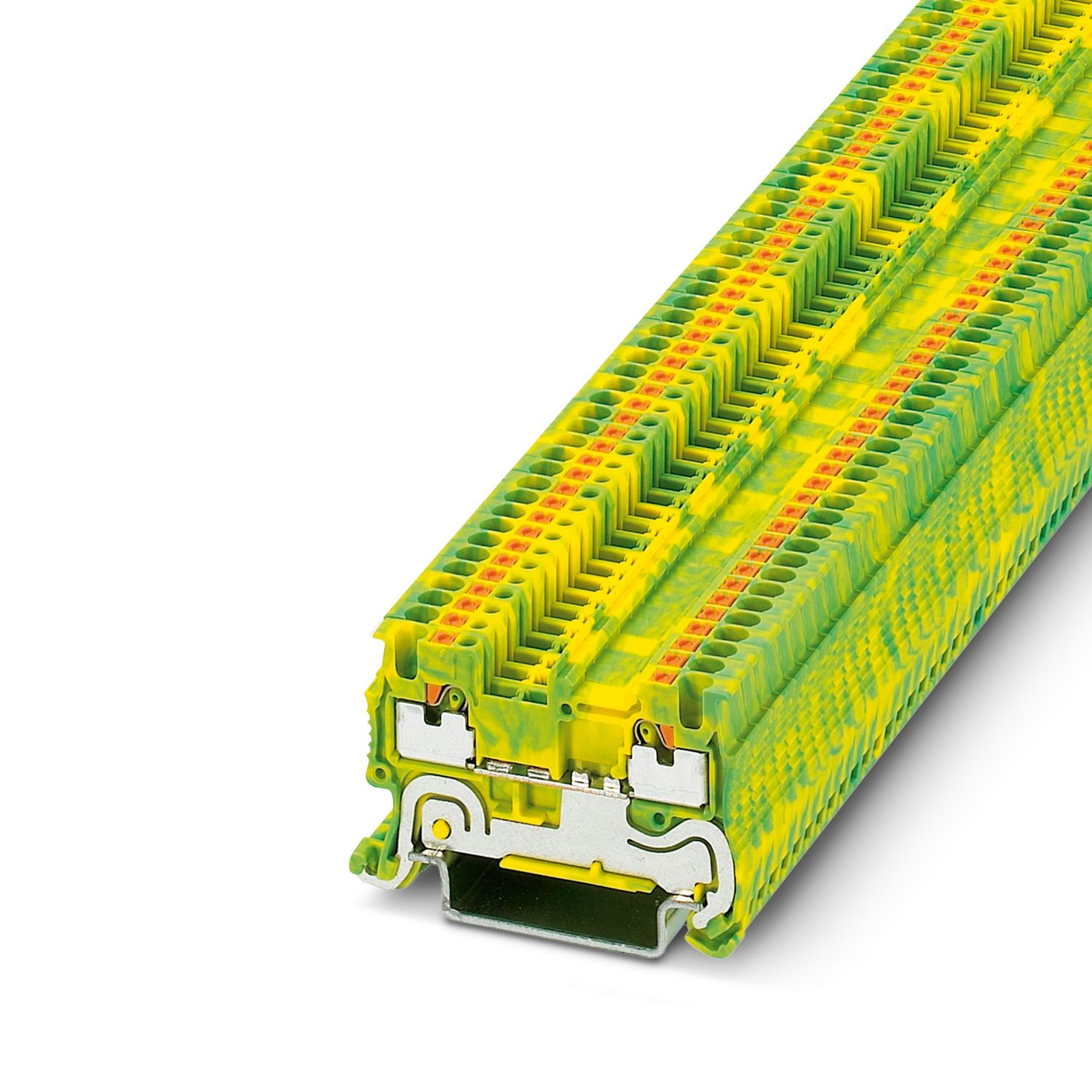

Клема заземлення PT 1,5/S-PE 3208139 Phoenix Contact
Артикул: 3208139
95,98 ₴Ціна
Клема заземлення, кількість підключень: 2, спосіб підключення: Push-in, перетин: 0,14 мм² - 1,5 мм², тип монтажу: NS 35/7,5, NS 35/15, колір: жовто-зелений
Тип продукту Прохідна клемна колодка Сімейство продуктів PT Кількість з'єднань 2 Кількість рядів 1 Потенціали 1 Характеристики ізоляції Категорія перенапруги III Ступінь забруднення 3 Електричні властивості Номінальна імпульсна напруга 6 кВ Максимальна потужність розсіювання для номінального стану 0.56 Вт Дані про підключення Кількість з'єднань на один рівень 2 Номінальний переріз 1.5 мм² Довжина зачистки 8 мм ... 10 мм З'єднання відповідно до стандарту IEC 60947-7-2 Поперечний переріз провідника жорсткий 0.14 мм² ... 1.5 мм² Поперечний переріз AWG 26 ... 16 (перераховано відповідно до IEC) Переріз провідника гнучкий 0.14 мм² ... 1.5 мм² Поперечний переріз провідника, гнучкий [AWG] 26 ... 16 (перераховано відповідно до IEC) Переріз провідника гнучкий (наконечник без пластикової втулки) 0.14 мм² ... 1.5 мм² Переріз провідника гнучкий (наконечник з пластиковою втулкою) 0.14 мм² ... 1 мм² Рекомендується використовувати наконечник AI-S 1-8 TQ, арт. 1200293 Переріз провідників, що безпосередньо вставляються
Переріз провідника жорсткий 0.25 мм² ... 1.5 мм² Переріз провідника гнучкий (наконечник без пластикової втулки) 0.34 мм² ... 1.5 мм² Переріз провідника гнучкий (наконечник з пластиковою втулкою) 0.34 мм² ... 1 мм² Номінальні дані (ATEX/IECEx) Ідентифікація II 2 GD Ex eb IIC Gb Діапазон робочих температур (1) -60 °C ... 85 °C Діапазон робочих температур (2) -40 °C ... 110 °C Приладдя, сертифіковане у вибухонебезпечному виконанні 3208142 D-PT 1,5/S 3030721 ATP-ST 4 1204504 SZF 0-0,4X2,5 3022276 CLIPFIX 35-5 3022218 CLIPFIX 35 вихід (Постійно) Номінальний переріз 1.5 мм² Номінальний переріз AWG 16 Підключення жорсткіх провідників 0.14 мм² ... 1.5 мм² Підключення AWG 26 ... 16 Підключення гнучких провідників 0.14 мм² ... 1.5 мм² Підключення AWG 26 ... 16 Розміри Ширина 3.5 мм Ширина торцевої кришки 2.2 мм Висота 45 мм Глибина 30.5 мм Глибина на NS 35/7,5 32 мм Глибина на NS 35/15 39.5 мм Характеристики матеріалів Колір зелено-жовтий Ступінь горючості згідно з UL 94 V0 Група ізоляційних матеріалів I Ізоляційний матеріал PA Статичне застосування ізоляційного матеріалу на холоді -60 °C Температурний індекс ізоляційного матеріалу (DIN EN 60216-1 (VDE 0304-21)) 130 °C Відносний температурний індекс ізоляційного матеріалу (Elec., UL 746 B) 130 °C Вогнезахист для рейкового транспорту (DIN EN 45545-2) R22 HL 1 - HL 3 Вогнезахист для рейкових транспортних засобів (DIN EN 45545-2) R23 HL 1 - HL 3 Вогнезахист для рейкових транспортних засобів (DIN EN 45545-2) R24 HL 1 - HL 3 Вогнезахист для рейкового транспорту (DIN EN 45545-2) R26 HL 1 - HL 3 Калориметричне тепловиділення NFPA 130 (ASTM E 1354) 27,5 MJ/kg Поверхнева займистість NFPA 130 (ASTM E 162) пройдено Питома оптична щільність диму NFPA 130 (ASTM E 662) пройдено Токсичність димових газів NFPA 130 (SMP 800C) пройдено Механічні властивості Механічні дані Відкрита бічна панель Так Коливання/широкосмуговий шум Специфікація DIN EN 50155 (VDE 0115-200):2008-03 Спектр Випробування на довговічність, категорія 2, на візку Частота f1 = 5 Гц до f2 = 250 Гц Рівень ASD 6.12 (м/с²)²/Гц Прискорення 3.12g Тривалість випробування на вісь 5 h Напрямки випробувань Осі X, Y та Z Результат Тест пройдено Удари Специфікація DIN EN 50155 (VDE 0115-200):2008-03 Форма імпульсу Напівсинусоїда Прискорення 30g Тривалість удару 18 мс Кількість ударів у кожному напрямку 3 Напрямки випробувань X-, Y- та Z-вісь (додатна та від'ємна) Результат Тест пройдено Умови навколишнього середовища Температура навколишнього середовища (експлуатація) -60 °C ... 110 °C (діапазон робочих температур з урахуванням самонагрівання; максимальну короткочасну робочу температуру див. в інструкції RTI Elec.) Температура навколишнього середовища (зберігання/транспортування) -25 °C ... 60 °C (короткочасно, не більше 24 годин, від -60 °C до +70 °C) Температура навколишнього середовища (монтаж) -5 °C ... 70 °C Температура навколишнього середовища (спрацьовування) -5 °C ... 70 °C Допустима вологість (експлуатація) 20 % ... 90 % Допустима вологість (зберігання/транспортування) 30 % ... 70 % Підключення відповідно до стандарту IEC 60947-7-2 Тип монтажу NS 35/7,5 NS 35/15 Кінцева кришка 3208142 D-PT 1,5/S Роздільна пластина 3030721 ATP-ST 4 Перемичка 3213014 FBS 2-3,5 3213027 FBS 3-3,5 3213030 FBS 4-3,5 3215043 FBS 5-3,5 3213056 FBS 10-3,5 3213069 FBS 20-3,5 Маркування 0829484 UCT-TM 3,5 0829486 UCT-TMF 3,5 Кінцевий стопор 1201442 E/UK 0800886 E/NS 35 N 3022218 CLIPFIX 35 3022276 CLIPFIX 35-5 Викрутка 1204504 SZF 0-0,4X2,5 1200135 ST-BW 0 Рекомендований наконечник 1200293 AI-S 1 - 8 TQ
