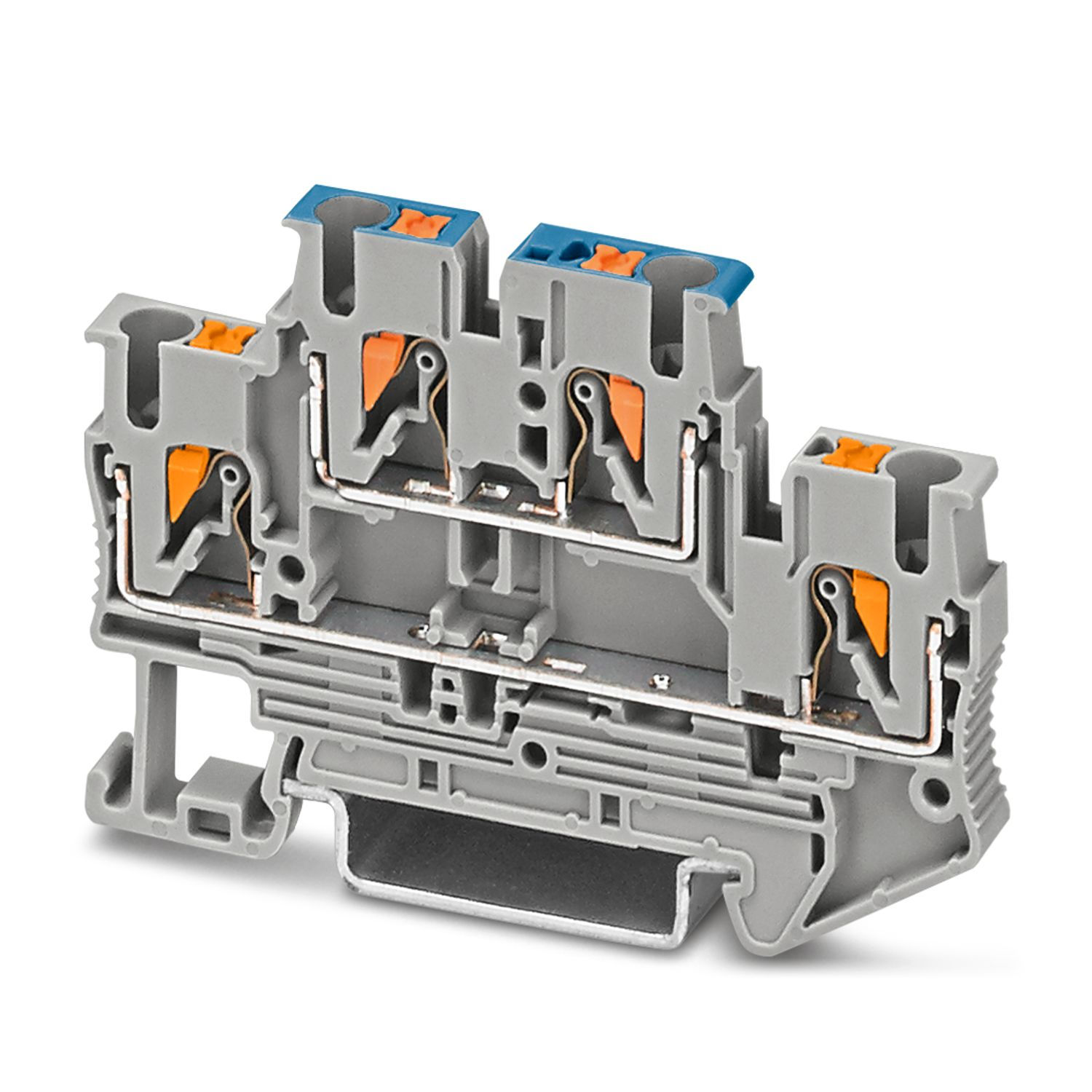

Дворівнева клема на DIN-рейку PTTB 2,5-L/N 3210994 Phoenix Contact
Артикул: 3210994
89,00 ₴Ціна
Наявність/постачання уточнюйте
Дворівнева клемна колодка, номінальна напруга: 500 В, номінальний струм: 22 A, тип підключення: Push-in, 1-й і 2-й рівень, розрахунковий переріз: 2,5 мм², переріз: 0,14 мм² - 4 мм², тип монтажу: NS 35/7,5, NS 35/15, колір: сірий
Тип продукту Багаторівнева клемна колодка Сімейство продуктів PT Кількість з'єднань 4 Кількість рядів 2 Потенціали 2 Характеристики ізоляції Категорія перенапруги III Ступінь забруднення 3 Електричні властивості Номінальна імпульсна напруга 6 кВ Максимальна потужність розсіювання для номінального стану 0.77 Вт Дані про підключення Кількість з'єднань на один рівень 2 Номінальний переріз 2.5 мм² 1-й і 2-й рівень Довжина зачистки 8 мм ... 10 мм З'єднання відповідно до стандарту IEC 60947-7-1 Поперечний переріз провідника жорсткий 0.14 мм² ... 4 мм² Поперечний переріз AWG 26 ... 12 (перераховано відповідно до IEC) Переріз провідника гнучкий 0.14 мм² ... 4 мм² Поперечний переріз провідника, гнучкий [AWG] 26 ... 12 (перераховано відповідно до IEC) Переріз провідника гнучкий (наконечник без пластикової втулки) 0.14 мм² ... 2.5 мм² Переріз провідника гнучкий (наконечник з пластиковою втулкою) 0.14 мм² ... 2.5 мм² 2 провідники однакового перерізу, гнучкі, з наконечником TWIN з пластиковою втулкою 0.5 мм² Номінальний струм 22 А (з перерізом провідника 2,5 мм²) Максимальний струм навантаження 26 А (з перерізом провідника 4 мм², жорсткий) Номінальна напруга 500 В Номінальний переріз 2.5 мм² 1-й і 2-й рівень Переріз провідників, що безпосередньо вставляються
Переріз провідника жорсткий 0.34 мм² ... 4 мм² Переріз провідника гнучкий (наконечник без пластикової втулки) 0.34 мм² ... 2.5 мм² Переріз провідника гнучкий (наконечник з пластиковою втулкою) 0.34 мм² ... 2.5 мм² Номінальні дані (ATEX/IECEx) Ідентифікація II 2 G Ex eb IIC Gb Діапазон робочих температур (1) -60 °C ... 85 °C Діапазон робочих температур (2) -40 °C ... 110 °C Приладдя, сертифіковане у вибухонебезпечному виконанні 3211634 D-PTTB 2,5 3030747 ATP-STTB 4 1204517 SZF 1-0,6X3,5 3022276 CLIPFIX 35-5 3022218 CLIPFIX 35 Список мостів З'єднувальний міст / FBS 2-5 / 3030161 З'єднувальний міст / FBS 3-5 / 3030174 З'єднувальний міст / FBS 4-5 / 3030187 З'єднувальний міст / FBS 5-5 / 3030190 З'єднувальний міст / FBS 10-5 / 3030213 З'єднувальний міст / FBS 20-5 / 3030226 З'єднувальний міст / FBS 50-5 / 3038930 Дані мостів 16 A / 2.5 мм² Підвищення вибухонебезпечної температури 40 K (18 A / 2.5 мм²) для перемички з перемичкою 440 В - При перемичці між несуміжними клемними колодками 352 В - При перемичці в розріз 166 В - При з'єднанні перемичкою з кришкою 352 В - У разі з'єднання за допомогою перемички з перегородкою 440 В Номінальна напруга ізоляції 400 В вихід (Постійно) Рівень вибухозахисту Загальний Номінальна напруга 440 В Номінальний струм 18 A Максимальний струм навантаження 22 A Дані для підключення Ex Загальні Номінальний переріз 2.5 мм² Номінальний переріз AWG 14 Підключення жорсткіх провідників 0.14 мм² ... 4 мм² Підключення AWG 26 ... 12 Підключення гнучких провідників 0.14 мм² ... 2.5 мм² Підключення AWG 26 ... 14 вихід (Постійно) Рівень вибухозахисту Рівень 1 Опір контакту 1.2 мОм вихід (Постійно) Рівень вибухозахисту Рівень 2 Опір контакту 0.92 мОм Розміри Ширина 5.2 мм Ширина торцевої кришки 2.2 мм Висота 68 мм Глибина 45.8 мм Глибина на NS 35/7,5 47.5 мм Глибина на NS 35/15 55 мм Характеристики матеріалів Колір сірий (RAL 7042) Ступінь горючості згідно з UL 94 V0 Група ізоляційних матеріалів I Ізоляційний матеріал PA Статичне застосування ізоляційного матеріалу на холоді -60 °C Температурний індекс ізоляційного матеріалу (DIN EN 60216-1 (VDE 0304-21)) 125 °C Відносний температурний індекс ізоляційного матеріалу (Elec., UL 746 B) 130 °C Вогнезахист для рейкового транспорту (DIN EN 45545-2) R22 HL 1 - HL 3 Вогнезахист для рейкових транспортних засобів (DIN EN 45545-2) R23 HL 1 - HL 3 Вогнезахист для рейкових транспортних засобів (DIN EN 45545-2) R24 HL 1 - HL 3 Вогнезахист для рейкового транспорту (DIN EN 45545-2) R26 HL 1 - HL 3 Калориметричне тепловиділення NFPA 130 (ASTM E 1354) 28 MJ/кг Поверхнева займистість NFPA 130 (ASTM E 162) пройдено Питома оптична щільність диму NFPA 130 (ASTM E 662) пройдено Токсичність димових газів NFPA 130 (SMP 800C) пройдено Випробування перенапруги Уставка тестової напруги 7,3 кВ Результат Випробування пройдено Випробування на підвищення температури Випробування на підвищення температури за вимогою Підвищення температури ≤ 45 K Результат Випробування пройдено Короткочасний витримуваний струм 2,5 мм² 0,3 кА Короткочасний витримуваний струм 4 мм² 0,48 кА Результат Випробування пройдено Витримувана напруга за потужністю-частотою Уставка випробувальної напруги 1,89 кВ Результат Випробування пройдено Механічні властивості Механічні дані Відкрита бічна панель так Механічні випробування Механічна міцність Результат тест пройдено Закріплення на носії NS 35 Уставка тестового зусилля 1 Н Результат тест пройдено Випробування на пошкодження та провисання провідника
Швидкість обертання 10 об/хв Оберти 135 Переріз/вага провідника 0.14 мм² / 0.2 кг 2.5 мм² / 0.7 кг 4 мм² / 0.9 кг Результат тест пройдено Навколишнє середовище та реальні умови життя Старіння Температурні цикли 192 Результат тест пройдено Випробування голчастим полум'ям Час витримки 30 с Результат тест пройдено Коливання/широкосмуговий шум Специфікація DIN EN 50155 (VDE 0115-200):2008-03 Спектр Тест тривалого терміну служби категорії 2, встановлений на візку Частота f1 = 5 Гц до f2 = 250 Гц Рівень ASD 6.12 (м/с²)²/Hz Прискорення 3.12гр Тривалість випробування на вісь 5 h Напрямки випробувань Осі X-, Y- та Z Результат тест пройдено Удари Форма імпульсу Напівсинусоїда Прискорення 30гр Тривалість удару 18 мс Кількість ударів у кожному напрямку 3 Напрямки випробувань X-, Y- та Z-вісь (додатна та від'ємна) Результат тест пройдено Умови навколишнього середовища Температура навколишнього середовища (експлуатація) -60 °C ... 110 °C (діапазон робочих температур з урахуванням самонагрівання; максимальну короткочасну робочу температуру див. в інструкції RTI Elec.) Температура навколишнього середовища (зберігання/транспортування) -25 °C ... 60 °C (короткочасно, не більше 24 годин, від -60 °C до +70 °C) Температура навколишнього середовища (монтаж) -5 °C ... 70 °C Температура навколишнього середовища (спрацьовування) -5 °C ... 70 °C Допустима вологість (експлуатація) 20 % ... 90 % Допустима вологість (зберігання/транспортування) 30 % ... 70 % Підключення відповідно до стандарту IEC 60947-7-1 Тип монтажу NS 35/7,5 NS 35/15 Кінцева кришка 3211634 D-PTTB 2,5 Перемичка 3030161 FBS 2-5 3030174 FBS 3-5 3030187 FBS 4-5 3030190 FBS 5-5 3030213 FBS 10-5 3030226 FBS 20-5 3038930 FBS 50-5 Маркування 0828744 UCT-TMF 5 Кінцевий стопор 1201442 E/UK 0800886 E/NS 35 N 3022218 CLIPFIX 35 3022276 CLIPFIX 35-5 Викрутка 1204517 SZF 1-0,6X3,5 1207608 ST-BW
