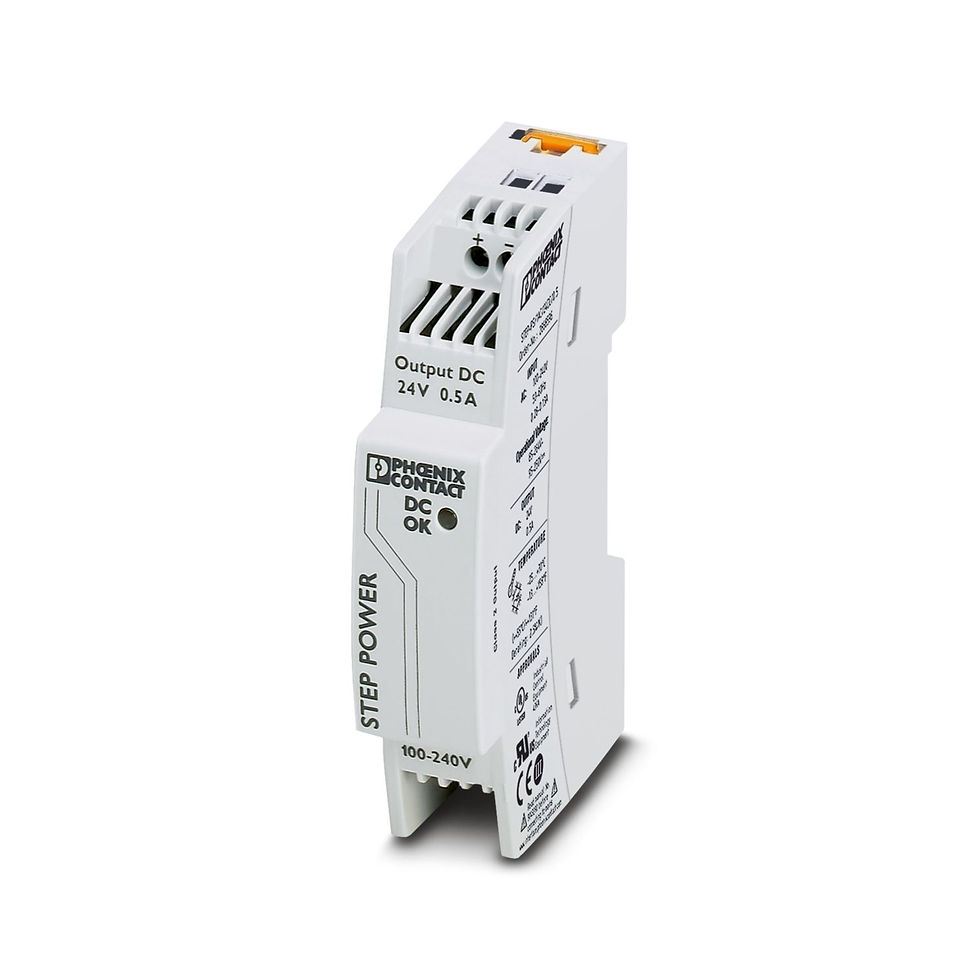

Блок живлення STEP-PS/ 1AC/24DC/0.5 2868596 Phoenix Contact
Артикул: 2868596
1 698,50 ₴Ціна
Джерело живлення STEP POWER з регулюванням у первинному колі, для встановлення на монтажну рейку або закріплення гвинтами на рівній поверхні, вхід: 1-фазний, вихід: 24 В пост. струму / 0,5 А
Джерела живлення STEP POWER для розподільчих пристроїв. Серія джерел живлення STEP POWER була розроблена спеціально для автоматизації будівель. Мінімальні втрати холостого ходу і високий ККД забезпечують максимальну енергоефективність. Монтаж на несучу рейку або закріплення гвинтами на рівній поверхні.
Режим AC Діапазон номінальних напруг на вході 100 В AC ... 240 В AC Діапазон вхідних напруг 85 В AC ... 264 В AC 95 В DC ... 250 В DC Діапазон вхідних напруг AC 85 В AC ... 264 В AC Діапазон вхідних напруг постійного струму 95 В DC ... 250 В DC Тип напруги живлення AC/DC Імпульс пускового струму < 15 A (стандартний (типовий)) Інтеграл імпульсу струму під час увімкнення (I2t) < 0,1 A2c Діапазон частот AC 45 Гц ... 65 Гц Діапазон частот DC 0 Гц Час автономної роботи тип. 15 мс (120 В AC) тип. 90 мс (230 В AC) Споживаний струм 0,28 A (120 В AC) 0,13 A (230 В AC) Номінальна споживана потужність 37,9 ВА Коефіцієнт потужності (cos phi) 0,38 Час увімкнення, типовий < 0,5 c Вхідний запобіжник 1,25 A (інертного типу, внутрішній) Вибір відповідного запобіжника для захисту на вході 6 A ... 16 A (Характеристика B, C, D, K) ККД > 84 % (за 230 В AC і номінальних значень) Вихідна характеристика U/I Номінальна напруга 24 В DC Вихідний струм Iмакс. 1 A Номінальний струм на виході (IN) 0,5 A (-25 °C ... 55 °C) 0,55 A Обмеження робочих характеристик 55 °C ... 70 °C (2,5 %/K) Стійкість до зворотного зв'язку ≤ 35 В DC Захист від перенапруги на виході (OVP) < 35 В DC Неузгодженість < 1 % (статична зміна навантаження 10 % ... 90 %) <2 % (динамічна зміна навантаження 10 % ... 90 %) < 0,1 % (відхилення вхідної напруги ±10 %) Залишкова пульсація < 20 мB(ДА) (20 МГц) Вихідна потужність 12 Вт Комутаційні піки, номінальне навантаження < 30 мB(ТАК) (20 МГц) Розсіювана потужність, без навантаження, макс. < 0,3 Вт Розсіювана потужність, номінальне навантаження, макс. < 2,2 Вт Можливість паралельного підключення так, резервування і підвищення потужності Можливість послідовного підключення так Вхід Тип підключення Гвинтові зажими Перетин жорсткого провідника мін. 0,2 мм² Перетин жорсткого провідника макс. 2,5 мм² Перетин гнучкого провідника мін. 0,2 мм² Перетин гнучкого провідника макс. 2,5 мм² Перетин дроту AWG мін. 24 Перетин дроту AWG макс. 12 Довжина зняття ізоляції 6,5 мм Різьба гвинтів M3 Мін. момент затягування 0,5 Нм Момент затягування, макс. 0,6 Нм Вихід Тип підключення Гвинтові зажими Перетин жорсткого провідника мін. 0,2 мм² Перетин жорсткого провідника макс. 2,5 мм² Перетин гнучкого провідника мін. 0,2 мм² Перетин гнучкого провідника макс. 2,5 мм² Перетин дроту AWG мін. 24 Перетин дроту AWG макс. 12 Довжина зняття ізоляції 6,5 мм Різьба гвинтів M3 Мін. момент затягування 0,5 Нм Момент затягування, макс. 0,6 Нм Види подачі сигналу СІД Індикація робочої напруги LED зел. Сигнальний вихід: Світлодіодний індикатор стану Індикатор стану Світлодіодний індикатор "DC OK" зеленого кольору Вказівка щодо індикації стану UOUT >21,5 В: світлодіод горить Кількість фаз 1 Напруги ізоляції на вході / виході 4 кВ AC (Типове вик.) 3,75 кВ AC (Вибіркове вик.) Напруги ізоляції, вихід/PE 500 В DC (Вибіркове виправлення) Напруги ізоляції на вході / виході 3,75 кВ AC (Вибіркове виправлення) 4 кВ AC (Типове вик.) Напруги ізоляції, вхід/PE 3,5 кВ AC (Типове вик.) 2 кВ AC (Вибіркове виправлення) Тип виробу Джерело живлення Серія виробів STEP POWER MTBF (IEC 61709, SN 29500) > 1567000 ч (40 °C) Ізоляційні характеристики Ступінь захисту II (у закритій шафі керування) Категорія перенапруги III Ступінь забруднення 2 Ширина 18 мм Висота 90 мм Глибина 55 мм (Глубина прибора (установка на монтажную рейку)) Горизонтальний крок 1 TE Установчий розмір Монтажна відстань справа/зліва 0 мм / 0 мм Монтажна відстань зверху/знизу 30 мм / 30 мм Тип монтажу Встановлення на монтажній рейці Вказівки щодо монтажу приєднуваний: горизонтально 0 мм, вертикально 30 мм Монтажне положення горизонтальна DIN-рейка NS 35, EN 60715 Захисне покриття немає Матеріал корпусу Пластик Матеріал засувки POM (Polyoxymethylene) Матеріал корпусу Полікарбонат Умови навколишнього середовища Ступінь захисту IP20 Температура навколишнього середовища (під час експлуатації) -25 °C ... 70 °C (> 55 °C - погіршення характеристик: 2,5%/K) Температура навколишнього середовища (зберігання/транспорт) -40 °C ... 85 °C Кліматичний клас 3K3 (згідно з EN 60721) Макс. допустима відн. вологість повітря (під час експлуатації) ≤ 95 % (за 25 °C, без випадання конденсату) Ударостійкість 18 мс, 30г на кожну вісь (згідно з МЕК 60068-2-27) Вібрація (під час експлуатації) < 15 Гц, амплітуда ±2,5 мм (згідно з МЕК 60068-2-6) 15 Гц ... 150 Гц, 2,3 г, 90 мін. Застосування в залізничній галузі EN 50121-4 Стандарт - оснащення силового обладнання електронними засобами EN 50178/VDE 0160 (PELV) Стандарт - вимоги до мереж живлення (обмеження гармонійних спотворень) EN 61000-3-2 Стандарт - електробезпека IEC 62368-1 (SELV) Стандарт - захист від ураження електричним струмом, основні вимоги до безпечної розводки та ізоляції ланцюгів EN 50178 Стандарт - безпечні малі напруги IEC 62368-1 (SELV) und EN 60204-1 (PELV) Стандарт - безпечна ізоляція DIN VDE 0100-410 Стандарт - безпека трансформаторів EN 61558-2-16 Сертифікація UL UL/C-UL, зареєстрований UL 508 UL/C-UL, схвалений UL 60950-1 UL ANSI/ISA-12.12.01, клас I, розділ 2, групи A, B, C, D T4 (Небезпечне розміщення) NEC, клас 2 згідно з UL 1310 Відповідність/сертифікати SIL згідно з МЕК 61508 0 Директива щодо низької напруги Відповідність Директиві з низької напруги 2014/35/ЄС Вимоги з ЕМС до ступеня емісії перешкод EN 61000-6-3 EN 61000-6-4 Вимоги щодо ЕМС до перешкодозахищеності EN 61000-6-1 EN 61000-6-2 Електромагнітна сумісність Відповідність директиві EMV 2014/30/EU Розряд статичної електрики Стандарти / нормативні документи EN 61000-4-2 Розряд статичної електрики Розряд між контактами 6 кВ (Рівень контролю 3) Повітряний розряд 8 кВ (Рівень контролю 3) Примітки Критерій А Електромагнітне високочастотне поле Стандарти / нормативні документи EN 61000-4-3 Електромагнітне високочастотне поле Діапазон частот 80 МГц ... 3 ГГц Напруженість перевірочного поля 10 В/м (Рівень контролю 3) Діапазон частот 1 ГГц ... 2 ГГц Напруженість перевірочного поля 10 В/м Діапазон частот 2 ГГц ... 3 ГГц Напруженість перевірочного поля 10 В/м Примітки Критерій A Швидкі перехідні процеси (сплески) Стандарти / нормативні документи EN 61000-4-4 Швидкі перехідні процеси (сплески) Вхід 4 кВ (Рівень контролю 4 - асиметричний) Вихід 2 кВ (Рівень контролю 3 - асиметричний) Примітки Критерій A Навантаження при ударній напрузі (імпульсна перенапруга)
Стандарти / нормативні документи EN 61000-4-5 Вхід 2 кВ (Рівень контролю 3 - симетричний) 4 кВ (Рівень контролю 4 - асиметричний) Вихід 0,5 кВ (Рівень контролю 1 - симетричний) 1 кВ (Рівень контролю 2 - асиметричний) Примітки Критерій A Вплив перешкод по ланцюгу живлення Стандарти / нормативні документи EN 61000-4-6 Вплив перешкод по ланцюгу живлення Діапазон частот 10 кГц ... 80 МГц 10 кГц ... 15 кГц Примітки Критерій A Напруга 3 В (Рівень контролю 3) Вплив перешкод у ланцюзі живлення Діапазон частот 10 кГц ... 15 кГц Падіння напруги Напруга 3 В (Рівень контролю 2) Падіння напруги Стандарти / нормативні документи EN 61000-4-11 Випромінювання перешкод Стандарти / нормативні документи EN 61000-6-3 Критерій А Нормальні робочі параметри зі значеннями в заданих межах. Критерій B Тимчасове погіршення робочих параметрів, яке усувається самим пристроєм.
