Блок живлення STEP3-PS/1AC/24DC/2.5/PT 1088491 Phoenix Contact
Імпульсний блок живлення, STEP POWER, Push-in, на монтажну рейку та прямий монтаж, вхід: 1-фазний, вихід: 24 В DC / 2,5 A, налаштуванняв діапазоні 22 В DC ... 27 В DC
Джерела живлення STEP POWER для розподільчих пристроїв. Джерела живлення STEP POWER з технологією з'єднання push-in є професійним рішенням для розумної автоматизації будівель. Компактні пристрої економлять кошти та простір і мають гнучкі можливості застосування.
Режим AC Структура мережі Мережа зірка (TN, TT, IT (PE))
Діапазон вхідних напруг 100 В AC ... 240 В AC -15 % ... +10 %
Стандартна мережева напруга 120 В AC 230 В AC Тип напруги живлення AC/DC Імпульс пускового струму тип. 28 A (25 °C) Інтеграл імпульсу струму під час увімкнення (I2t) тип. 0,9 A2c Діапазон частот (fN) 50 Гц ... 60 Гц ±10 % Час автономної роботи тип. 25 мс (120 В AC) тип. 130 мс (230 В AC)
Споживаний струм 1,2 A (100 В AC) 0,64 A (240 В AC) Захисна схема Захист від перенапруг під час перехідних процесів; Варистор
Час увімкнення тип. 2 c Запобіжник приладового входу 4 A внутрішній (захист модуля), інертного типу
Вибір відповідного запобіжника для захисту на вході 6 A ... 16 A (Характеристика B, C, D, D, K)
Струм витоку на PE < 0,25 мА Режим DC Діапазон вхідних напруг 110 В DC ... 250 В DC -20 % ... +40 %
Струм споживання 0,61 A (110 В DC) 0,26 A (250 В DC) ККД > 89 % (120 В AC) > 90 % (230 В AC) Efficiency Level VI Номінальна напруга 24 В DC Діапазон налаштування вихідної напруги (USet) 22 В DC ... 27 В DC (> 24 В DC, обмеження за постійною потужністю)
Номінальний струм на виході (IN) 2,5 A Захищений від короткого замикання так Стійкість у холостому режимі так Обмеження робочих характеристик > 50 °C ... 70 °C (2 % / К)
Коефіцієнт амплітуди тип. 3,4 тип. 4,08 Вихідна потужність (PN) 60 Вт Можливість паралельного підключення так, для підвищення потужності та резервування з діодом
Можливість послідовного підключення так, для підвищення напруги
Стійкість до зворотного зв'язку ≤ 35 В DC Захист від перенапруги на виході (OVP) < 35 В DC Залишкова пульсація тип. 100 мВ (ТАК) Неузгодженість < 0,5 % (Зміна навантаження статична 10 % ... 90 %)
< 3 % (Динамічна зміна навантаження 10 % ... 90 %, (10 Гц))
< 0,1 % (відхилення вхідної напруги ±10 %)
Час наростання тип. 100 мс (UOut = 10 % ... 90 %)

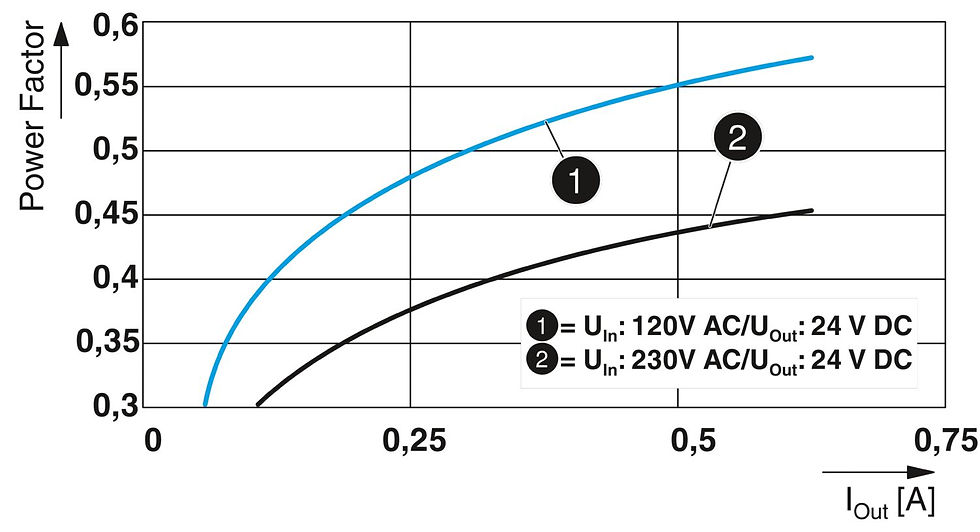

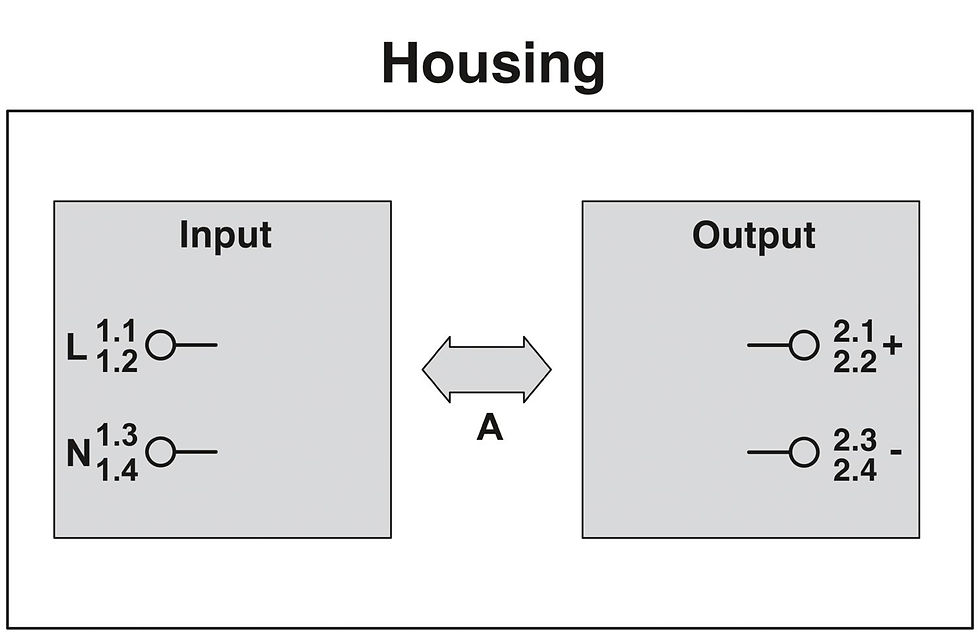

Розсіювана потужність холостого ходу мін. < 0,21 Вт (120 В AC) Розсіювана потужність, без навантаження, макс. < 0,21 Вт (230 В AC) Розсіювана потужність за номінального навантаження, мін. < 6,8 Вт (120 В AC) Розсіювана потужність, номінальне навантаження, макс. < 6,2 Вт (230 В AC) Вхід Позиція 1.x Технологія підключення Позначення полюсів 1.1, 1.2 (L), 1.3, 1.4 (N) З'єднання проводу Тип підключення Зажими Push-in жорсткий 0,2 мм² ... 2,5 мм² 1 мм² (рекомендується) гнучкий 0,2 мм² ... 2,5 мм² 1 мм² (рекомендується) гнучкий з наконечником без пластикової втулки 0,5 мм² ... 1,5 мм² 1 мм² (рекомендується) гнучкий із наконечником із пластиковою втулкою 0,2 мм² ... 1 мм² 1 мм² (рекомендується) жорсткий (AWG) 24 ... 14 (Cu) 17 (рекомендується) Довжина оголюваної частини 10 мм (жорсткий/гнучкий) 10 мм (наконечник) Вихід Позиція 2.x Технологія підключення Позначення полюсів 2.1, 2.2, 2.3, 2.4 (+), 2.5, 2.6, 2.7, 2.8 (-) З'єднання проводу Тип підключення Зажими Push-in жорсткий 0,2 мм² ... 2,5 мм² 1 мм² (рекомендується) гнучкий 0,2 мм² ... 2,5 мм² 1 мм² (рекомендується) гнучкий з наконечником без пластикової втулки 0,5 мм² ... 1,5 мм² 1 мм² (рекомендується) гнучкий із наконечником із пластиковою втулкою 0,2 мм² ... 1 мм² 1 мм² (рекомендується) жорсткий (AWG) 24 ... 14 (Cu) 17 (рекомендується) Довжина оголюваної частини 10 мм (жорсткий/гнучкий) 10 мм (Наконечник) Світлодіодна сигналізація Види подання сигналу СІД Поріг сигналу > 0,9 x UN (UN = 24 V DC) (СІД горить зеленим кольором)
< 0,9 x UN (UN = 24 V DC) (Світлодіод не горить)
Кількість фаз 1 Напруги ізоляції на вході / виході 4 кВ AC (Типове вик.)
3,75 кВ AC (Вибіркове вик.)
Тип виробу Блок живлення Серія виробів STEP POWER MTBF (IEC 61709, SN 29500) > 3440000 г (25 °C) > 2000000 г (40 °C) > 1370000 г (50 °C) Директива щодо захисту навколишнього середовища Директива RoHS 2011/65/EU
WEEE Reach Ізоляційні характеристики Ступінь захисту II (у закритій шафі керування)
Ступінь забруднення 2 Розміри виробу Ширина 54 мм Висота 90 мм Глибина 61 мм 55 мм (Глибина приладу (встановлення на монтажну рейку))
Горизонтальний крок 2 TE (DIN 43880) Установчий розмір Монтажна відстань справа/зліва 0 мм / 0 мм Монтажна відстань зверху/знизу 30 мм / 30 мм Тип монтажу На монтажній рейці та прямий монтаж
Вказівки щодо монтажу приєднуваний: горизонтально 0 мм, вертикально 30 мм
Монтажне положення горизонтальна DIN-рейка NS 35, EN 60715
Захисне покриття немає Клас займистості згідно з UL 94 V0 (Корпус, клема, засувка для рейки)
Матеріал корпусу Пластик Матеріал корпусу Полікарбонат Матеріал засувки Polyamid Умови навколишнього середовища Ступінь захисту IP20 Температура навколишнього середовища (під час експлуатації) -10 °C ... 70 °C (Derating: > 50 °C; 2 %/К)
Температура навколишнього середовища (зберігання/транспорт) -40 °C ... 85 °C Температура навколишнього середовища (протестовано за типом запуску) -25 °C Робоча висота ≤ 4000 м (> 2000 m, Derating: 10 %/1000 m)
Макс. допустима відн. вологість повітря (під час експлуатації) ≤ 95 % (за 25 °C, без випадання конденсату)
Удари (під час експлуатації) 18 мс, 30г, у кожному напрямку (IEC 60068-2-27)
Вібрація (під час експлуатації) < 15 Гц, амплітуда ±2,5 мм (IEC 60068-2-6)
15 Гц ... 150 Гц, 2,3 г, 90 хв.
Категорія перенапруги EN 61010-1 II (≤ 4000 м) Категорія перенапруги EN 62477-1 III (≤ 2000 м) Електробезпека Позначення стандарту Електробезпека Стандарти/нормативні документи IEC 61010-1 (SELV) Захисна наднизька напруга Позначення стандарту Захисна наднизька напруга Стандарти/нормативні документи IEC 61010-1 (SELV) МЕК 61010-2-201 (PELV) Безпечне розділення Позначення стандарту Безпечне розділення Стандарти/нормативні документи МЕК 61558-2-16 Пристрої електроживлення для низької напруги з виходом постійного струму
Позначення стандарту Пристрої електроживлення для низької напруги з виходом постійного струму Стандарти/нормативні документи EN 61204-3 Правила техніки безпеки для електричних пристроїв вимірювання, керування та регулювання, а також лабораторних приладів
Позначення стандарту Правила техніки безпеки для електричних пристроїв вимірювання, керування та регулювання, а також лабораторних приладів
Стандарти/нормативні документи МЕК 61010-1 Безпека електроприладів для домашнього використання та схожих цілей
Позначення стандарту Безпека електроприладів для домашнього використання та схожих цілей Стандарти/нормативні документи DIN EN 60335-1 Кондуктивні системи заряджання електромобілів. Частина 21-2. Вимоги ЕМС до зовнішніх систем заряджання електромобілів
Позначення стандарту Кондуктивні системи заряджання електромобілів - частина 21-2: Вимоги ЕМС до зовнішніх систем заряджання електромобілів
Стандарти/нормативні документи МЕК 61851-21-2 Вказівка Клас B UL Маркування UL/C-UL Listed UL 61010-1 UL Маркування UL/C-UL Listed UL 61010-2-201 UL Маркування UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
