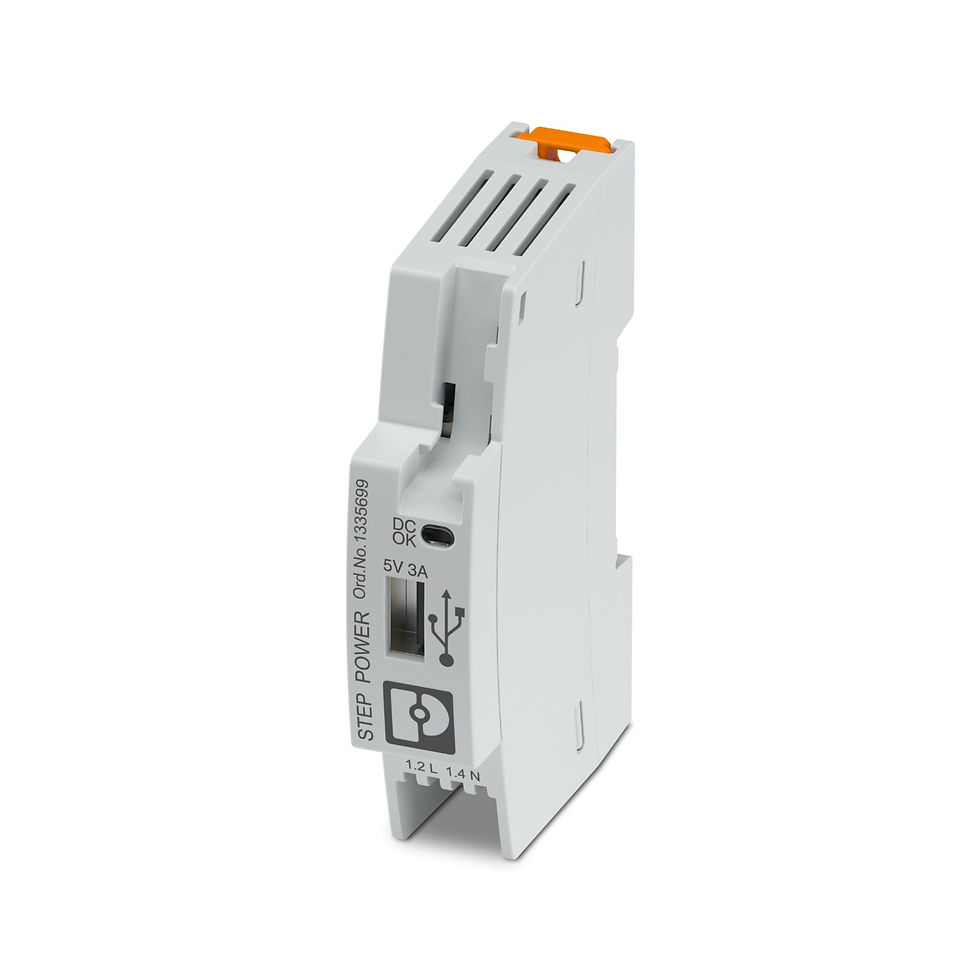

Блок живлення STEP3-PS/1AC/5DC/3/PT/USB-A 1335699 Phoenix Contact
Артикул: 1335699
1 985,36 ₴Ціна
Термін постачання уточнюйте
Імпульсний блок живлення, STEP POWER, Push-in, монтаж на монтажну рейку та прямий монтаж, вмонтований кабельний паз з розвантаженням від натягу, вхід: 1-фазний, вихід: 5 В DC/3 A, USB-A до 15 Вт
Блок живлення STEP POWER для розподільчих пристроїв. Блок живлення STEP POWER з технологією з'єднання push-in є професійним рішенням для розумної автоматизації будівель. Компактні пристрої економлять кошти та простір і мають гнучкі можливості застосування.
Режим AC Структура мережі TN, TT, IT (PE) Діапазон вхідних напруг 100 V AC ... 240 V AC -15 % ... +10 % Стандартна мережева напруга 120 В AC 230 В AC Тип напруги живлення AC Імпульс пускового струму тип. 30 A (25 °C) Інтеграл імпульсу струму під час увімкнення (I2t) тип. 0,14 A2c Діапазон частот (fN) 50 Гц ... 60 Гц ±10 % Час автономної роботи тип. 18 мс (120 В AC) тип. 80 мс (230 В AC) Споживаний струм 0,3 A (100 В AC) 0,14 A (240 В AC) Час увімкнення тип. 2 c Запобіжник приладового входу 1.25 A внутрішній (захист модуля), інертного типу Вибір відповідного запобіжника для захисту на вході 6 A ... 16 A (Характеристика B, C, D, K або аналогічна) Струм витоку на PE < 0.25 mA Режим DC Діапазон вхідних напруг 110 В DC ... 250 В DC -20 % ... +10 % Тип напруги живлення DC Струм споживання 0,17 A (110 В DC) 0,07 A (250 В DC) ККД тип. 81,5 % (120 В AC) тип. 82 % (230 В AC) Номінальна напруга 5 В DC Номінальний струм на виході (IN) 3 A Захищений від короткого замикання так Стійкість у холостому режимі так Обмеження робочих характеристик > 50 °C ... 70 °C (2 % / К) Коефіцієнт амплітуди тип. 3,3 тип. 4,2 Вихідна потужність (PN) 15 Вт Можливість паралельного підключення так, для підвищення потужності та резервування з діодом Можливість послідовного підключення так, для збільшення вихідної напруги Стійкість до зворотного зв'язку ≤ 10 В DC Захист від перенапруги на виході (OVP) < 10 В DC Залишкова пульсація тип. 80 мB(ДА) Відхилення регулювання <1,5 % (Зміна навантаження статична 10 % ... 90 %) <5 % (Динамічна зміна навантаження 10 % ... 90 %, (10 Гц)) <0,1 % (відхилення вхідної напруги ±10 %) Час наростання < 100 ms (UOut = 10 % ... 90 %) Мінімальна розсіювана потужність без навантаження < 0,1 Вт (120 В AC) Максимальна розсіювана потужність без навантаження < 0,1 Вт (230 В AC) Мінімальна розсіювана потужність при номінальному навантаженні < 3,5 Вт (120 В AC) Втрати потужності при номінальному навантаженні макс. < 3,4 Вт (230 В AC) Вхід Позиція 1.x Позначення полюсів 1.1 (PE), 1.2 (L), 1.3 (N) З'єднання проводу Тип підключення Push-in жорсткий 0,2 мм² ... 2,5 мм² (1 мм² (рекомендується)) гнучкий 0,2 мм² ... 2,5 мм² (1 мм² (рекомендується)) гнучкий з наконечником без пластикової втулки 0,5 мм² ... 1,5 мм² (1 мм² (рекомендується)) гнучкий із наконечником із пластиковою втулкою 0,2 мм² ... 1 мм² (1 мм² (рекомендується)) жорсткий (AWG) 24 ... 14 (Cu) Довжина оголюваної частини 10 мм (жорсткий/гнучкий/наконечник без пластикової втулки) 13 мм (кабельний наконечник з пластиковою втулкою) Момент затягування 0.5 Nm ... 0.6 Nm Вихід Позиція 2.x Технологія підключення Позначення полюсів 2.1 (USB-A) Світлодіодна сигналізація Види подання сигналу СІД Поріг сигналу > 0,9 x UN (UN = 5 B DC) ( Світлодіод горить зеленим кольором) < 0,9 x UN (UN = 5 B DC) (Світлодіод не горить) Кількість фаз 1 Напруги ізоляції на вході / виході 4 кВ AC (типове випробування) 3,75 кВ AC (звичайний тест) Тип виробу Блок живлення Серія виробів STEP POWER MTBF (IEC 61709, SN 29500) > 2428000 ч (25 °C) > 1137000 ч (40 °C) > 647000 ч (50 °C) Директива щодо захисту навколишнього середовища Директива RoHS 2011/65/EU WEEE Reach Ізоляційні характеристики Ступінь захисту II (у закритій шафі керування) Ступінь забруднення 2 Розміри виробу Ширина 18 мм Висота 90 мм Глибина 61 мм Горизонтальний крок 1 TE (DIN 43880) Установчий розмір Монтажна відстань справа/зліва 0 мм / 0 мм Монтажна відстань зверху/знизу 30 мм / 30 мм Тип монтажу На монтажній рейці та прямий монтаж Вказівки щодо монтажу приєднуваний: горизонтально 0 мм, вертикально 30 мм Монтажне положення горизонтальна DIN-рейка NS 35, EN 60715 Захисне покриття немає Клас займистості згідно з UL 94 V0 (Корпус, клема, засувка для рейки) Матеріал корпусу Пластик Матеріал засувки Поліамід Матеріал корпусу Полікарбонат Умови навколишнього середовища Ступінь захисту IP20 Температура навколишнього середовища (під час експлуатації) -10 °C ... 70 °C (Derating: > 50 °C; 2 %/K) Температура навколишнього середовища (зберігання/транспорт) -40 °C ... 85 °C Температура навколишнього середовища (протестовано за типом запуску) -25 °C Робоча висота ≤ 4000 м (> 2000 m, Derating: 10 %/1000 m) Макс. допустима відн. вологість повітря (під час експлуатації) ≤ 95 % (при 25˽°C, без конденсації) Удари (під час експлуатації) 18 мс, 30г, у кожному напрямку (IEC 60068-2-27) Вібрація (під час експлуатації) <15 Гц, амплітуда ±2,5 мм (IEC 60068-2-6) 15 Гц ... 150 Гц, 2,3 г, 90 мін. Категорія перенапруги EN 61010-1 II (≤ 4000 м) Категорія перенапруги EN 62477-1 III (≤ 2000 м) Електробезпека Позначення стандарту Електробезпека Стандарти/нормативні документи IEC 61010-1 (SELV) Захисна наднизька напруга Позначення стандарту Захисна наднизька напруга Стандарти/нормативні документи IEC 61010-1 (SELV) МЕК 61010-2-201 (PELV) Безпечне розділення Позначення стандарту Безпечне розділення Стандарти/нормативні документи МЕК 61558-2-16 Пристрої електроживлення для низької напруги з виходом постійного струму
Позначення стандарту Пристрої електроживлення для низької напруги з виходом постійного струму Стандарти/нормативні документи EN 61204-3 Правила техніки безпеки для електричних пристроїв вимірювання, керування та регулювання, а також лабораторних приладів
Позначення стандарту Правила техніки безпеки для електричних пристроїв вимірювання, керування та регулювання, а також лабораторних приладів
Стандарти/нормативні документи МЕК 61010-1 Безпека електроприладів для домашнього використання та схожих цілей
Позначення стандарту Безпека електроприладів для домашнього використання та схожих цілей Стандарти/нормативні документи DIN EN 60335-1 UL Маркування UL 1310 Class 2 Power Units UL Маркування UL/C-UL Listed UL 61010-1 UL Маркування UL/C-UL Listed UL 61010-2-201 UL Маркування UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
Директива щодо низької напруги Відповідність Директиві з низької напруги 2014/35/ЄС Випромінювання електромагнітних перешкод Випромінювання кондуктивних перешкод згідно з EN 61000-6-3 (житлова та промислова зона) і EN 61000-6-4 (промислове середовище)
Завадостійкість Перешкодостійкість згідно з EN 61000-6-2 (промислове середовище) Електромагнітна сумісність Відповідність директиві EMV 2014/30/EU Випромінювання кондуктивних перешкод EN 55016 EN 61000-6-3 (клас B) Випромінювання перешкод EN 55016 EN 61000-6-3 (клас B) Струми вищої гармоніки Стандарти / нормативні документи EN 61000-3-2 EN 61000-3-2 (клас A) Флікер Стандарти / нормативні документи EN 61000-3-3 Діапазон частот 0 кГц ... 2 кГц Розряд статичної електрики Стандарти / нормативні документи EN 61000-4-2 Розряд статичної електрики Розряд між контактами 6 кВ (Рівень контролю 3) Повітряний розряд 8 кВ (Рівень контролю 3) Примітки Критерій A Електромагнітне високочастотне поле Стандарти / нормативні документи EN 61000-4-3 Електромагнітне високочастотне поле Діапазон частот 80 МГц ... 1 ГГц Напруженість перевірочного поля 10 В/м (Рівень контролю 3) Діапазон частот 1 ГГц ... 6 ГГц Напруженість перевірочного поля 10 В/м (Рівень контролю 3) Примітки Критерій A Швидкі перехідні процеси (сплески) Стандарти / нормативні документи EN 61000-4-4 Швидкі перехідні процеси (сплески) Вхід асиметричний 2 кВ (Рівень контролю 3) Вихід асиметричний 2 кВ (Рівень контролю 3) Примітки Критерій A Навантаження при ударній напрузі (імпульсна перенапруга)
Стандарти / нормативні документи EN 61000-4-5 Вхід симетрично 2 кВ (Рівень контролю 4) асиметричний 4 кВ (Рівень контролю 4) Вихід симетрично 1 кВ (Рівень контролю 3) асиметричний 2 кВ (Рівень контролю 3) Примітки Критерій A Вплив перешкод по ланцюгу живлення Стандарти / нормативні документи EN 61000-4-6 Вплив перешкод по ланцюгу живлення Вхід / вихід асиметричний Діапазон частот 0,15 МГц ... 80 МГц Примітки Критерій A Напруга 10 В (Рівень контролю 3) Падіння напруги Стандарти / нормативні документи EN 61000-4-11 Напруга 230 В AC Частота 50 Гц Провал напруги 70 % Кількість циклів 25 циклів Додатковий текст Клас 3 Примітки Критерій A Провал напруги 40 % Кількість циклів 10 циклів Додатковий текст Клас 3 Примітки Критерій A Провал напруги 0 % Кількість циклів 1 цикл Додатковий текст Клас 3 Примітки Критерій A Критерії Критерій А Нормальні робочі параметри зі значеннями в заданих межах. Критерій B Тимчасове погіршення робочих параметрів, яке усувається самим пристроєм. Критерій С Тимчасове погіршення робочих параметрів, яке усувається самим пристроєм або за допомогою елементів керування.
