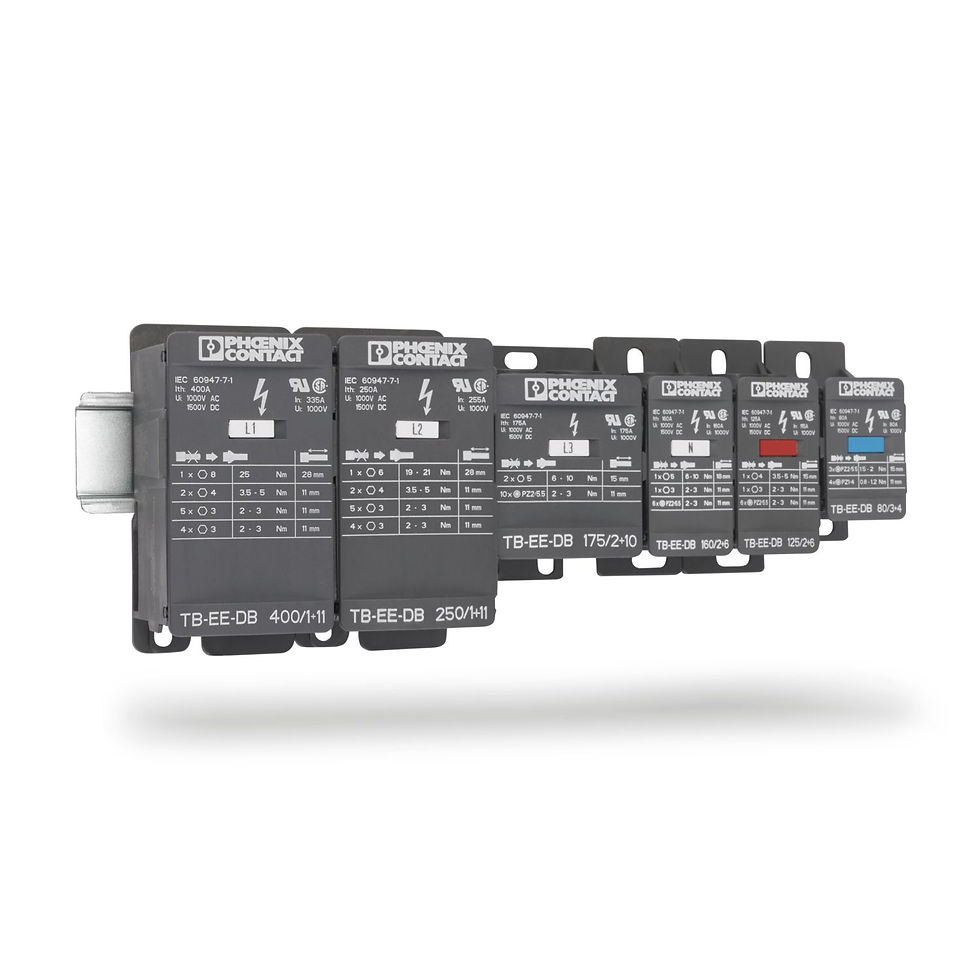

Розподільчий блок TB-EE-DB 250/1+11 1725169 Phoenix Contact
Розподільчий блок, номінальна напруга: 1000 В, номінальний струм: 232 A, Тривалий струм термічної стійкості Ith: 250 A, кількість точок приєднання: 12, полюсів: 1, тип підключення: Гвинтові затискачі, Розрахунковий переріз: 95 мм², Відвід, різьба гвинта M8, переріз: 2,5 мм²- 35 мм², Відвід, різьба гвинта M6, переріз: 2,5 мм²- 16 мм², тип монтажу: NS 35/7,5, NS 35/15, в комплекті з маркуванням, колір: темно-сірий
Примітка Не можна перевищувати максимальний струм навантаження одного затискного елемента. Для застосування в системах розподілу електроенергії слід дотримуватися стандарту IEC 60364-4-43.2008; модифікований + виправлення від жовтня 2008 року. 2008 (DIN VDE 0100-430:2010-10), розділ 433.2 і далі!
Властивості продукту
Тип продукту Розпочільчий блок Сімейство продуктів TB Кількість позицій 1 Кількість з'єднань 12 Кількість рядів 1 Ізоляційні характеристики
Ступінь забруднення 3 Електричні властивості
Номінальна імпульсна напруга 8 кВ Дані для підключення
Кількість підключень на рівень 12 Номінальний переріз 95 мм² Номінальний переріз AWG 0 Гвинтова різьба M8 Момент затягування 3.5 ... 5 Нм Довжина зняття 11 мм Підключення відповідно до стандарту IEC 60947-7-1 Переріз провідника жорсткий 2.5 мм² ... 35 мм² Переріз AWG 12 ... 2 (перераховано згідно з IEC) Переріз гнучкого провідника (наконечник з пластиковою втулкою) 2.5 мм² ... 25 мм² Тепловий безперервний струм Ith 250 A Номінальний струм 232 A Номінальна напруга 1000 V AC Номінальний переріз 95 мм² Гвинтова різьба M6
Гвинтова різьба M6 Момент затягування 2 ... 3 Нм Довжина зачистки 11 мм З'єднання відповідно до стандарту IEC 60947-7-1 Поперечний переріз провідника жорсткий 2.5 мм² ... 16 мм² Поперечний переріз AWG 12 ... 6 (перераховано згідно з IEC) Переріз гнучкого провідника (наконечник з пластиковою втулкою) 2.5 мм² ... 16 мм² Гвинтова різьба M6
Гвинтова різьба M6 Момент затягування 2 ... 3 Нм Довжина зачистки 11 мм З'єднання відповідно до стандарту IEC 60947-7-1 Поперечний переріз провідника жорсткий 2.5 мм² ... 10 мм² Поперечний переріз AWG 12 ... 8 (перераховано згідно з IEC) Переріз гнучкого провідника (наконечник з пластиковою втулкою) 2.5 мм² ... 10 мм² Гвинтова різьба M14 лінійний контакт
Гвинтова різьба M14 Момент затягування 19 ... 21 Нм Довжина зачистки 28 мм З'єднання відповідно до стандарту IEC 60947-7-1 Поперечний переріз провідника жорсткий 35 мм² ... 120 мм² Поперечний переріз AWG 0 ... 000 (перераховано згідно з IEC) Переріз гнучкого провідника (наконечник з пластиковою втулкою) 35 мм² ... 95 мм² Розміри Ширина 47.5 мм Висота 96 мм Глибина 60 мм Глибина на NS 35/7,5 61.5 мм Глибина на NS 35/15 69 мм Технічні характеристики матеріалів
Колір темно-сірий темно-сірий Клас горючості згідно з UL 94 V0 V0 Група ізоляційного матеріалу I I Відносний температурний індекс ізоляційного матеріалу (Elec., UL 746 B) 125 °C 125 °C Електричні випробування
Випробування імпульсною напругою
Уставка випробувальної напруги 9.8 кВ Результат Тест пройдено Випробування на підвищення температури
Випробування на підвищення температури Increase in temperature ≤45 K Результат Тест пройдено Короткочасне витримування струму 16 мм² 11.4 кА Результат Тест пройдено Потужність-частота витримуваної напруги
Уставка випробувальної напруги 3.82 кВ Результат Тест пройдено Механічні властивості
Механічні дані Відкрита бічна панель Ні Механічні випробування
Механічна міцність
Результат Тест пройдено Кріплення на тримачі
DIN-рейка/фіксуюча опора NS 35 Результат Тест пройдено Випробування на пошкодження та провисання провідника
Швидкість обертання 9 rpm Оберти 135 Перетин/вага провідника 2.5 мм² / 0.7 kg 16 мм² / 2.9 kg 35 мм² / 6.8 kg 120 мм² /14 kg Результат Тест пройдено Навколишнє середовище та реальні умови
Тестування голчастим полум'ям
Час впливу 5 s Результат Тест пройдено Умови навколишнього середовища
Температура навколишнього середовища (експлуатація) -40 °C ... 110 °C (Діапазон робочих температур з урахуванням самонагрівання; максимальну короткочасну робочу температуру див. в інструкції RTI Elec.) Температура навколишнього середовища (зберігання/транспортування) -25 °C ... 60 °C (for a short time, Ніt exceeding 24 h, -60 °C to +70 °C) Температура навколишнього середовища(монтаж) -5 °C ... 70 °C Температура навколишнього середовища (спрацьовування) -5 °C ... 70 °C Допустима вологість (експлуатація) 20 % ... 90 % Допустима вологість (зберігання/транспортування) 30 % ... 70 % Стандарти і норми
Підключення відповідно до стандарту IEC 60947-7-1 Тип монтажу NS 35/7,5 NS 35/15
