Розподільчий блок TB-EE-DB 80/3+4 1725165 Phoenix Contact
Розподільчий блок, номінальна напруга: 1000 В, номінальний струм: 76 A, Тривалий струм термічної стійкості Ith: 80 A, кількість точок приєднання: 7, полюсів: 1, тип підключення: Гвинтові затискачі, Розрахунковий перетин: 16 мм², Відвід, різьба гвинта M4, перетин: 2,5 мм²- 6 мм², Ввід, різьба гвинта M5, Розрахунковий перетин: 16 мм², перетин: 2,5 мм²- 16 мм², тип монтажу: NS 35/7,5, NS 35/15, в комплекті з маркуванням, колір: темно-сірий
Примітка Не можна перевищувати максимальний струм навантаження одного затискного елемента. Для застосування в системах розподілу електроенергії слід дотримуватися стандарту IEC 60364-4-43.2008; модифікований + виправлення від жовтня 2008 року. 2008 (DIN VDE 0100-430:2010-10), розділ 433.2 і далі!

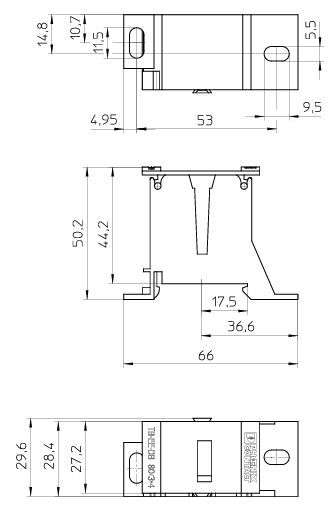

Властивості продукту Тип продукту Розпочільчий блок Сімейство продуктів TB Кількість позицій 1 Кількість з'єднань 7 Кількість рядів 1 Ізоляційні характеристики Ступінь забруднення 3 Електричні властивості Номінальна імпульсна напруга 8 кВ Дані для підключення Кількість підключень на рівень 7 Номінальний переріз 16 мм² Номінальний переріз AWG 6 Гвинтова різьба M4 Момент затягування 0.8 ... 1.2 Нм Довжина зняття 11 мм Підключення відповідно до стандарту IEC 60947-7-1 Переріз провідника жорсткий 2.5 мм² ... 6 мм² Переріз AWG 12 ... 10 (перераховано згідно з IEC) Переріз гнучкого провідника (наконечник з пластиковою втулкою) 2.5 мм² ... 6 мм² Тепловий безперервний струм Ith 80 A Номінальний струм 76 A Номінальна напруга 1000 В AC Номінальний переріз 16 мм² Гвинтовий контакт M5 Гвинтова різьба M5 Момент затягування 1.5 ... 2 Нм Довжина зачистки 15 мм З'єднання відповідно до стандарту IEC 60947-7-1 Переріз провідника жорсткий 2.5 мм² ... 16 мм² Переріз AWG 12 ... 6 (перераховано згідно з IEC) Переріз гнучкого провідника (наконечник з пластиковою втулкою) 2.5 мм² ... 16 мм² Номінальний переріз 16 мм² Розміри Ширина 29.6 мм Висота 66 мм Глибина 50.2 мм Глибина на NS 35/7,5 51.7 мм Глибина на NS 35/15 59.2 мм Технічні характеристики матеріалів
Колір темно-сірий темно-сірий Клас горючості згідно з UL 94 V0 V0 Група ізоляційного матеріалу I I Відносний температурний індекс ізоляційного матеріалу (Elec., UL 746 B) 125 °C 125 °C Електричні випробування Випробування імпульсною напругою
Уставка випробувальної напруги 9.8 кВ Результат Тест пройдено Випробування на підвищення температури
Випробування на підвищення температури Increase in temperature ≤45 K
Результат Тест пройдено Короткочасне витримування струму 16 мм² 1.92 кА Результат Тест пройдено Потужність-частота витримуваної напруги
Уставка випробувальної напруги 3.82 кВ Результат Тест пройдено Механічні властивості Механічні дані Відкрита бічна панель Ні Механічні випробування Механічна міцність Результат Тест пройдено Кріплення на тримачі DIN-рейка/фіксуюча опора NS 35 Результат Тест пройдено Випробування на пошкодження та провисання провідника
Швидкість обертання 9 rpm Оберти 135 Перетин/вага провідника 2.5 мм² / 0.7 kg 6 мм² / 1.4 kg 16 мм² / 2.9 kg Результат Тест пройдено Навколишнє середовище та реальні умови
Тестування голчастим полум'ям Час впливу 5 s Результат Тест пройдено Умови навколишнього середовища
Температура навколишнього середовища (експлуатація) -40 °C ... 110 °C (Діапазон робочих температур з урахуванням самонагрівання; максимальну короткочасну робочу температуру див. в інструкції RTI Elec.)
Температура навколишнього середовища (зберігання/транспортування) -25 °C ... 60 °C (for a short time, Ніt exceeding 24 h, -60 °C to +70 °C) Температура навколишнього середовища(монтаж) -5 °C ... 70 °C Температура навколишнього середовища (спрацьовування) -5 °C ... 70 °C Допустима вологість (експлуатація) 20 % ... 90 % Допустима вологість (зберігання/транспортування) 30 % ... 70 % Стандарти і норми Підключення відповідно до стандарту IEC 60947-7-1 Тип монтажу NS 35/7,5 NS 35/15
