Блок живлення UNO2-PS/1AC/48DC/240W 1110155 Phoenix Contact
Артикул: 1110155
6 332,32 ₴Ціна
Термін постачання уточнюйте
Імпульсний блок живлення, UNO POWER, гвинтові затискачі, установлення на монтажній рейці, вхід: 1-фазний, вихід: 48 В DC / 5 A, налаштування в діапазоні 42 В DC ... 56 В DC

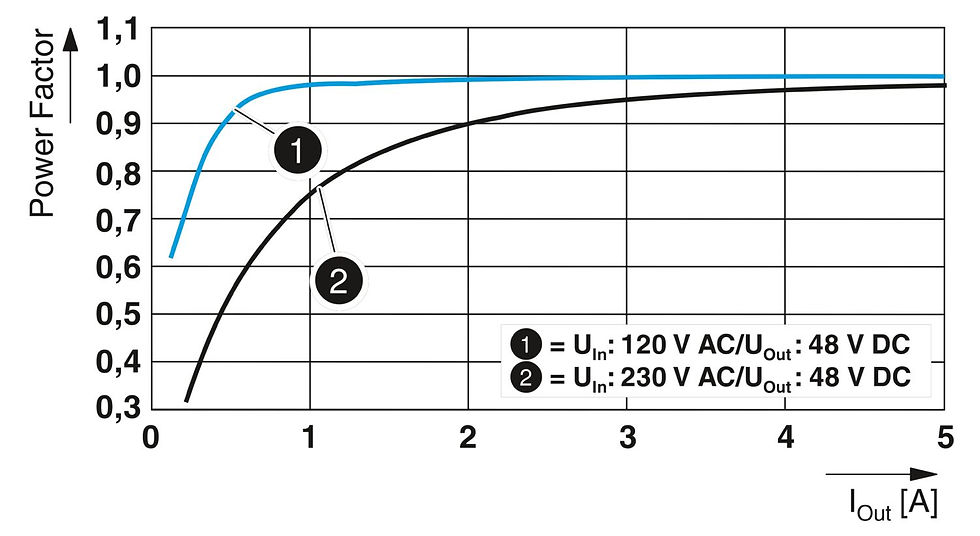

Режим AC Структура мережі Мережа зірка (TN, TT, IT (PE)) Діапазон номінальних напруг на вході 100 В AC ... 240 В AC Діапазон вхідних напруг 100 В AC ... 240 В AC -15 % ... +10 % Зменшення номінальних параметрів < 90 В AC (1 %/B) Стандартна напруга мережі 120 В AC 230 В AC Тип напруги живлення Змінний струм Імпульс пускового струму тип. 10 A (при 25 °C) Інтеграл імпульсу струму під час увімкнення (I2t) < 0,05 A2c Діапазон частот (fN) 50 Гц ... 60 Гц ±10 % Час автономної роботи тип. 20 мс (120 В AC) тип. 20 мс (230 В AC) Споживаний струм 2,6 A (100 В AC) 2,2 A (120 В AC) 1,16 A (230 В AC) 1,2 A (240 В AC) Захисна схема Захист від перенапруг під час перехідних процесів; Варистор, газонаповнений розрядник
Час ввімкнення тип. 530 мс Час увімкнення, типовий < 1 c Вхідний запобіжник 5 A внутрішній (захист модуля), швидкодіючий Вибір відповідного запобіжника для захисту на вході 10 A ... 16 A (Характеристика B, C, D, D, K або аналогічна) Струм витоку на PE < 3,5 мА ККД тип. 91,5 % (120 В AC) тип. 93 % (230 В AC) Номінальна напруга 48 В DC Діапазон налаштування вихідної напруги (USet) 42 В DC ... 56 В DC (≥ 48 В DC, обмеження за постійною потужністю< 48 В DC, обмеження за постійним струмом)
Номінальний струм на виході (IN) 5 A Захищений від короткого замикання так Стійкість у холостому режимі так Коефіцієнт амплітуди тип. 1,637 (120 В AC) тип. 1,54 (230 В AC) Вихідна потужність (PN) 240 Вт Можливість паралельного підключення так, для резервування Можливість послідовного підключення так, для підвищення напруги Стійкість до зворотного зв'язку ≤ 60 В DC Захист від перенапруги на виході (OVP) ≤ 60 В DC Залишкова пульсація тип. 50 мВ(ТАК) (при номінальному значенні) Неузгодженість < 1 % (статична зміна навантаження 10 % ... 90 %) <3 % (динамічна зміна навантаження 10 % ... 90 %) < 0,1 % (відхилення вхідної напруги ±10 %) Час наростання < 1 c (UOut = 10 % ... 90 %) Розсіювана потужність холостого ходу мін. < 2,9 Вт (120 В AC) Розсіювана потужність, без навантаження, макс. < 3 Вт (230 В AC) Розсіювана потужність за номінального навантаження, хв. < 23 Вт (120 В AC) Розсіювана потужність, номінальне навантаження, макс. < 19 Вт (230 В AC) Сигнал реле 13/14 Рівень підключення 3.x Маркування роз'єму 3.1 (13), 3.2 (14) Комутаційний контакт (безпотенційний) OptoMOS Напруга перемикання макс. 30 В AC/DC макс. 60 В DC Максимальна навантажувальна здатність за струмом макс. 50 мА Умова стану UOUT ≥ 0,9 x UN (UN = 48 B DC) (Контакт замкнутий) UOUT < 42 V DC (Контакт розімкнутий) UOUT > 60 B DC (Контакт розімкнутий) Вхід Позиція 1.x Маркування 1.1 (), 1.2 (L), 1.3 (N) З'єднання проводу Тип підключення Гвинтові зажими жорсткий 0,2 мм² ... 2,5 мм² гнучкий 0,2 мм² ... 2,5 мм² гнучкий з наконечником без пластикової втулки 0,25 мм² ... 2,5 мм² гнучкий з наконечником із пластиковою втулкою 0,25 мм² ... 2,5 мм² жорсткий (AWG) 24 ... 14 (Cu) Довжина оголюваної частини 6,5 мм Момент затягування 0,5 Нм ... 0,6 Нм 4 lbf-in. ... 5 lbf-in. Форма приводу, головка гвинта Прямий шліц L Вихід Позиція 2.x Маркування 2.1, 2.2 (+), 2.3, 2.4 (-) З'єднання проводу Тип підключення Гвинтові зажими жорсткий 0,2 мм² ... 2,5 мм² гнучкий 0,2 мм² ... 2,5 мм² гнучкий з наконечником без пластикової втулки 0,25 мм² ... 2,5 мм² гнучкий з наконечником із пластиковою втулкою 0,25 мм² ... 2,5 мм² жорсткий (AWG) 24 ... 14 (Cu) Довжина оголюваної частини 6,5 мм Момент затягування 0,5 Нм ... 0,6 Нм 4 lbf-in. ... 5 lbf-in. Форма приводу, головка гвинта Прямий шліц L Сигнал Позиція 3.x Маркування 3.1 (13), 3.2 (14) З'єднання проводу Тип підключення Гвинтові зажими жорсткий 0,2 мм² ... 2,5 мм² гнучкий 0,2 мм² ... 2,5 мм² гнучкий з наконечником без пластикової втулки 0,25 мм² ... 2,5 мм² гнучкий з наконечником із пластиковою втулкою 0,25 мм² ... 2,5 мм² жорсткий (AWG) 24 ... 14 (Cu) Довжина оголюваної частини 6,5 мм Момент затягування 0,5 Нм ... 0,6 Нм 4 lbf-in. ... 5 lbf-in. Форма приводу, головка гвинта Прямий шліц L Світлодіодна сигналізація Види подання сигналу Світлодіод DC OK - Стан сигналу Експлуатація (UN = 48 В DC, IOut = IN) Функція візуальна індикація робочого стану Колір зелений Світлодіод не горить Відсутня напруга живлення Input AC (вимкнено) Світлодіод увімкнений (зелений), DC OK UOUT ≥ 0,9 x UN (UN = 48 B DC) (вкл (зелений), DC OK) Світлодіод увімкнений (зелений блимає) DC OK < 0.9 x UN UOUT > 60 B DC (вкл (зелений блимає)) Кількість фаз 1 Напруги ізоляції на вході / виході 4 кВ AC (Типове вик.) 3 кВ AC (Вибіркове виправлення) Напруги ізоляції, вхід/PE 3,5 кВ AC (Типове вик.) 2,4 кВ AC (Вибіркове виправлення) Тип виробу Джерело живлення Серія виробів UNO POWER MTBF (IEC 61709, SN 29500) > 1000000 ч (25 °C) > 550000 ч (40 °C) > 280000 ч (55 °C) Ізоляційні характеристики Ступінь захисту II (у закритій шафі керування) Ступінь забруднення 2 Ширина 45 мм Висота 130 мм Глибина 129 мм Установчий розмір Монтажна відстань справа/зліва 0 мм / 0 мм Монтажна відстань зверху/знизу 30 мм / 30 мм Тип монтажу Встановлення на монтажній рейці Вказівки щодо монтажу приєднуваний: горизонтально 0 мм, вертикально 30 мм Монтажне положення горизонтальна DIN-рейка NS 35, EN 60715 Захисне покриття немає Клас займистості згідно з UL 94 (корпуси / клеми) V0 (Корпусу, клеми) Матеріал корпусу Метал Виконання кришки нержавіюча сталь Виконання бічного елемента Алюміній Матеріал засувки Листова сталь, оцинкована Матеріал корпусу Алюміній (AlMg3) / листова сталь оцинкована Умови навколишнього середовища Ступінь захисту IP20 Температура навколишнього середовища (під час експлуатації) -25 °C ... 70 °C (> 55 °C зміна хар-к: 2,5 %/K) Температура навколишнього середовища (зберігання/транспорт) -40 °C ... 85 °C Макс. допустима відн. вологість повітря (під час експлуатації) ≤ 95 % (за 25 °C, без випадання конденсату) Ударостійкість 18 мс, 30г на кожну вісь (згідно з МЕК 60068-2-27) Вібрація (під час експлуатації) 10 Гц ... 50 Гц, амплітуда ±0,2 мм 50 Гц ... 150 Гц, 2,3г, 90 мін. Категорія перенапруги EN 61010-1 II (≤ 3000 м) Категорія перенапруги EN 62477-1 III (≤ 3000 м) Безпека блоків живлення до 1100 В (ізоляційні проміжки)
Позначення стандарту Безпека блоків живлення до 1100 В (ізоляційні проміжки) Стандарти/нормативні документи DIN EN 61558-2-16 Електробезпека Позначення стандарту Електробезпека Стандарти/нормативні документи МЕК 61010-2-201 (SELV) Оснащення силових установок електронним обладнанням
Позначення стандарту Оснащення силового обладнання електронними засобами Стандарти/нормативні документи EN 50178/VDE 0160 (PELV) Безпека електричних контрольно-вимірювальних приладів і лабораторного обладнання
Позначення стандарту Безпека електричних контрольно-вимірювальних приладів і лабораторного обладнання
Стандарти/нормативні документи МЕК 61010-1 Захисна наднизька напруга Позначення стандарту Захисна наднизька напруга Стандарти/нормативні документи IEC 61010-1 (SELV) МЕК 61010-2-201 (PELV) Безпечне розділення Позначення стандарту Безпечне розділення Стандарти/нормативні документи МЕК 61558-2-16 МЕК 61010-2-201 Обмеження гармонійних спотворень мережі Позначення стандарту Вимоги до мереж живлення Стандарти/нормативні документи EN 61000-3-2 Провали мережевої напруги Позначення стандарту Вимоги напівпровідникової промисловості щодо захисту від провалів мережевого живлення
Стандарти/нормативні документи SEMI F47 - 0706 (185 B AC) UL Маркування UL/C-UL Listed UL 61010-1 UL Маркування UL/C-UL Listed UL 61010-2-201 UL Маркування UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
SIQ Маркування Схема CB (МEК 61010-1, МEК 61010-2-201) Директива щодо низької напруги Відповідність Директиві з низької напруги 2014/35/ЄС Випромінювання електромагнітних завад Випромінювання кондуктивних завад згідно з EN 61000-6-3 (житлова та промислова зона) і EN 61000-6-4 (промислове середовище)
Вимоги з ЕМС до перешкодозахищеності EN 61000-6-2 Електромагнітна сумісність Відповідність директиві EMV 2014/30/EU Випромінювання кондуктивних перешкод EN 55016 EN 61000-6-3 (клас B) Випромінювання перешкод EN 55016 EN 61000-6-3 (клас B) Струми вищої гармоніки Стандарти / нормативні документи EN 61000-3-2 EN 61000-3-2 (клас A) Діапазон частот 0 кГц ... 2 кГц Флікер Стандарти / нормативні документи EN 61000-3-3 Діапазон частот 0 кГц ... 2 кГц Розряд статичної електрики Стандарти / нормативні документи EN 61000-4-2 Розряд статичної електрики Розряд між контактами 6 кВ (Рівень контролю 3) Повітряний розряд 8 кВ (Рівень контролю 3) Примітки Критерій A Електромагнітне високочастотне поле Стандарти / нормативні документи EN 61000-4-3 Електромагнітне високочастотне поле Діапазон частот 80 МГц ... 1 ГГц Напруженість перевірочного поля 10 В/м (Рівень контролю 3) Діапазон частот 1 ГГц ... 6 ГГц Напруженість перевірочного поля 10 В/м (Рівень контролю 3) Примітки Критерій A Швидкі перехідні процеси (сплески) Стандарти / нормативні документи EN 61000-4-4 Швидкі перехідні процеси (сплески) Вхід 4 кВ (Рівень контролю 4 - асиметричний) Вихід 2 кВ (Рівень контролю 3 - асиметричний) Примітки Критерій A Навантаження при ударній напрузі (імпульсна перенапруга)
Стандарти / нормативні документи EN 61000-4-5 Вхід 2 кВ (Рівень контролю 4 - симетричний) 4 кВ (Рівень контролю 4 - асиметричний) Вихід 1 кВ (Рівень контролю 3 - симетричний) 2 кВ (Рівень контролю 3 - асиметричний) Примітки Критерій A Вплив перешкод по ланцюгу живлення Стандарти / нормативні документи EN 61000-4-6 Вплив перешкод по ланцюгу живлення Вхід / вихід асиметричний Діапазон частот 0,15 МГц ... 80 МГц Примітки Критерій A Напруга 10 В (Рівень контролю 3) Падіння напруги Стандарти / нормативні документи EN 61000-4-11 Напруга 230 В AC Частота 50 Гц Провал напруги 70 % Кількість циклів 25 / 30 циклів Примітки Критерій A Провал напруги 40 % Кількість циклів 12 циклів Додатковий текст Рівень контролю 2 Примітки Критерій A Провал напруги 0 % Кількість циклів 1 цикл Додатковий текст Рівень контролю 2 Примітки Критерій B Критерії Критерій А Нормальні робочі параметри зі значеннями в заданих межах. Критерій B Тимчасове погіршення робочих параметрів, яке усувається самим пристроєм.
