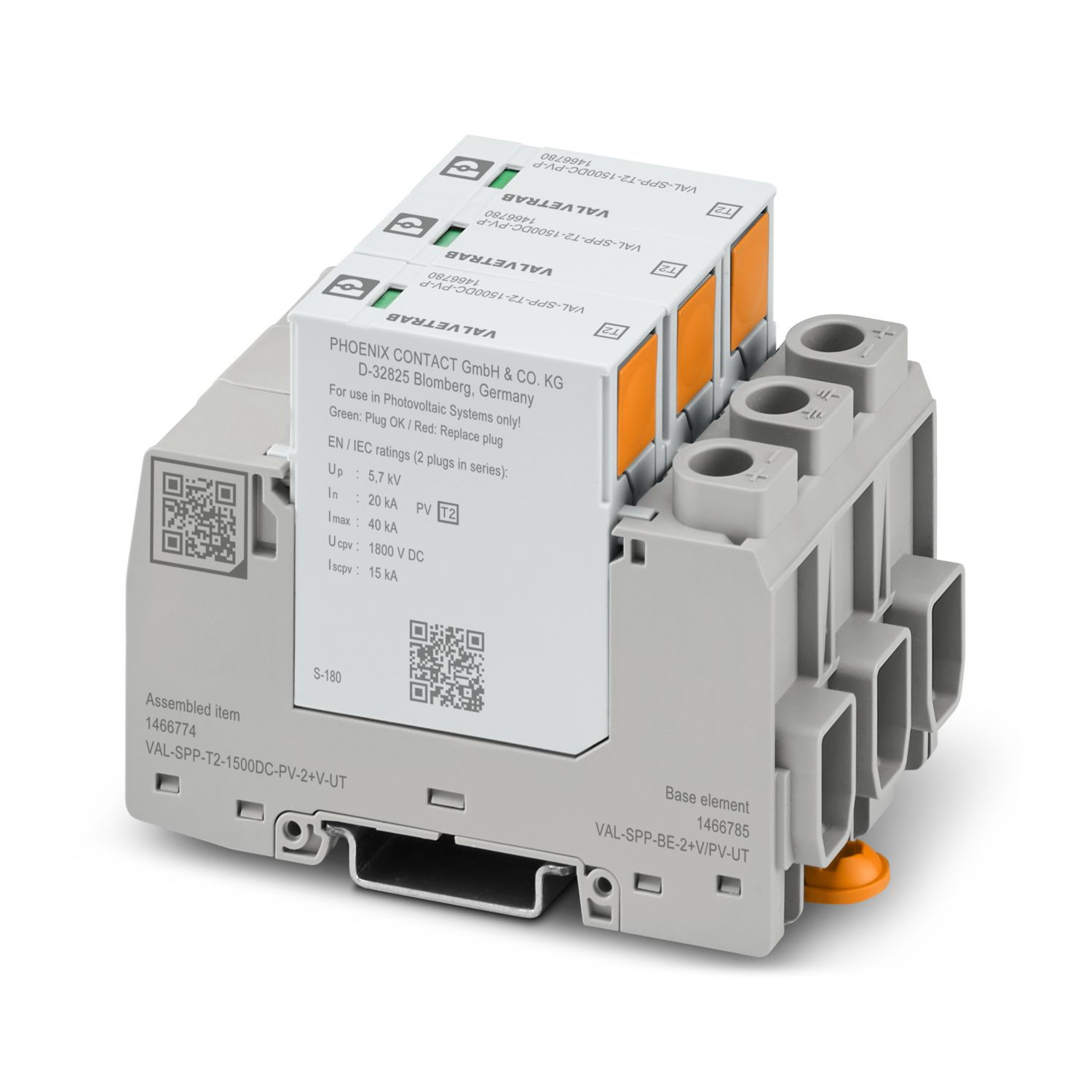

Обмежувач перенапруги VAL-SPP-T2-1500DC-PV-2+V-UT 1466774 Phoenix Contact
Артикул: 1466774
₴ 5 365,97Ціна
Термін постачання уточнюйте
Обмежувач перенапруги, відповідно до типу 2/класу II, для 2-позиційних ізольованих і заземлених фотоелектричних систем 1500 В DC, для монтажу на DIN-рейку, 3-позиційний базовий елемент, три змінні захисні елементи з температурним контролем, повідомлення про стан на кожному штекері
Тип виробу PV розрядник Серія виробів VAL-SPP Клас випробування згідно з МЕК PV II PV T2 Тип EN T2 Система енергопостачання МЕК DC Конструкція Модуль для встановлення на монтажну рейку, що складається з двох частин, закріплюється на защіпках Полюсів 3 Місце монтажу Внутрішнє приміщення Місце вбудовування розчеплювача Внутрішнє Доступність Доступне Конфігурація приєднання Конфігурація Y Поведінка SPD у разі відмови OCFM (Стійкість до збою роз'єднання) Повідомлення, несправність пристрою для захисту від імпульсних перенапруг світлова Ізоляційні характеристики Категорія перенапруги III Ступінь забруднення 2 Характеристики клем Тип під'єднання Гвинтові затискачі Різьблення гвинтів M5 Момент затягування 2,5 Нм ... 3 Нм Довжина зняття ізоляції 12 мм Перетин гнучкого дроту 1,5 мм² ... 16 мм² 2x 1,5 мм² ... 6 мм² (2 провідника однакового перетину) Перетин жорсткого дроту 1,5 мм² ... 25 мм² 2x 1,5 мм² ... 6 мм² (2 провідника однакового перетину) Переріз провідника AWG 15 ... 4 2 гнучких провідника однакового перерізу з наконечником TWIN з пластиковою втулкою 1,5 мм² ... 6 мм² Переріз гнучкого провідника з кабельним наконечником та ізолюючим хомутом 1,5 мм² ... 16 мм² 2x 1,5 мм² ... 6 мм² (2 провідника однакового перетину) Перетин гнучкого провідника з кабельним наконечником, без пластмасової втулки 1,5 мм² ... 16 мм² 2x 1,5 мм² ... 6 мм² (2 провідника однакового перетину) Розміри Ширина 53,4 мм Висота 96,6 мм Глибина 71,5 мм (вкл. монтажна рейка 7,5 мм) Горизонтальний крок 3 TE Специфікації матеріалу Колір сірий (RAL 7042) світло сірий (RAL 7035) Клас займистості згідно з UL 94 V-0 Величина CTI матеріалу 600 Ізоляційний матеріал PA 6.6-FR 20 % GF PBT Група матеріалу I Матеріал корпусу PA 6.6-FR 20 % GF PBT Механічні характеристики Механічні дані Відкрита бокова стінка Ні Захисний ланцюг Захисний ланцюг (DC+) - (DC-) (DC+) - PE (DC-) - PE Струм захисного провідника Ipe ≤ 350 мкА змінного струму ≤ 100 мкА постійного струму Споживана потужність у режимі очікування ПК ≤ 180 mVA Номінальний імпульсний струм витоку In (8/20) мкс 20 кA Максимальний імпульсний струм витоку Imax (8/20) мкс 40 кA Струм розряду блискавки (10/350)мкс, заряд Струм розряду блискавки (10/350)мкс, питома енергія Струм розряду блискавки (10/350)мкс, пікове значення струму Iimp
Максимальний імпульсний струм, що відводиться, ITotal (8/20) мкс 40 кA Максимальний імпульсний струм, що відводиться, ITotal (10/350) мкс
Рівень захисту Up ≤ 5,7 кВ Залишкова напруга Ures ≤ 5,7 кВ (при In) ≤ 5 кВ (при 10 кА) ≤ 4,8 кВ (при 5 кА) ≤ 4,5 кВ (при 3 кА) Час спрацьовування tA ≤ 25 нс Захисний ланцюг ФГ Конфігурація приєднання Конфігурація Y Поведінка SPD у разі відмови OCFM (Стійкість до збою роз'єднання) Схема захисту з боку постійної напруги (DC) Напруга без навантаження Uocstc 1500 В DC Макс. розрядний струм Imax (8/20) мкс 40 кA Час спрацьовування ta ≤ 25 нс Струм розряду блискавки (10/350)мкс, заряд Струм розряду блискавки (10/350)мкс, питома енергія Струм розряду блискавки (10/350)мкс, пікове значення струму Iimp
Максимальний відведений імпульсний струм ITotal (8/20) мкс 40 кA Максимальний відведений імпульсний струм ITotal (10/350) мкс
Опір ізоляції Riso > 5 МОм (при 500 В DC) Номінальний імпульсний струм витоку In (8/20) мкс 20 кA Тривалий струм Icpv ≤ 100 мкА постійного струму Макс. напруга при тривалому навантаженні Ucpv 1800 В DC Стійкість до короткого замикання Iscpv 15000 A Залишкова напруга Ures ≤ 5,7 кВ (при In) ≤ 5 кВ (при 10 кА) ≤ 4,8 кВ (при 5 кА) ≤ 4,5 кВ (при 3 кА) Струм захисного провідника Ipe ≤ 350 мкА змінного струму ≤ 100 мкА постійного струму Рівень захисту Up ≤ 5,7 кВ Споживана потужність у режимі очікування ПК ≤ 180 mVA Екологічні умови та умови експлуатації Умови довкілля Ступінь захисту IP20C (у встановленому стані) Температура довкілля (під час експлуатації) -40 °C ... 85 °C Температура довкілля (зберігання/транспорт) -40 °C ... 85 °C Температура довкілля (під час монтажу) -5 °C ... 50 °C Висота ≤ 5000 м (amsl) Допустима відн. вологість повітря (під час експлуатації) 5 % ... 95 % Удари (під час експлуатації) 25г (Напівсинусоїда / 11 мс / 3x ±X, ±Y, ±Z) Вібрація (під час експлуатації) 5г (5-500 Гц / 2,5 год / XYZ) Стандарти та приписи Стандарти/нормативні документи EN 61643-31 Вказівка 2019 Стандарти/нормативні документи МЭК 61643-31 Вказівка 2018 Кріплення Тип кріплення DIN rail: 35 mm
